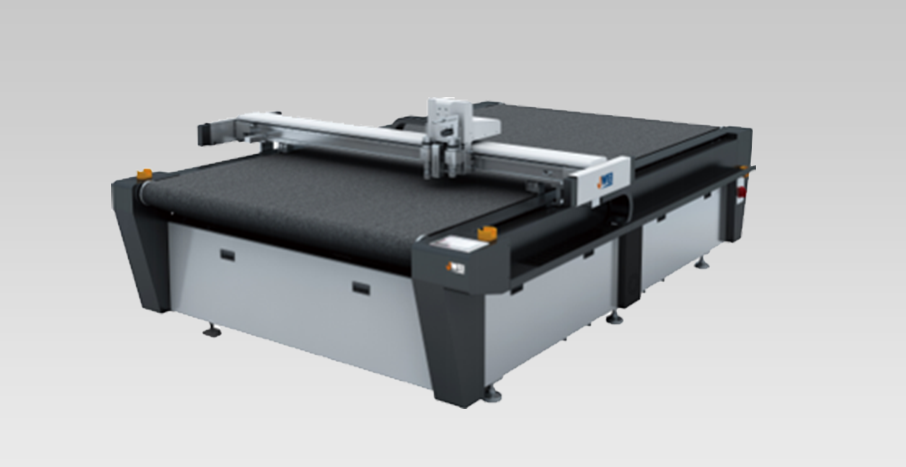

CB03E广告板卷通用裁切机

CB03E广告板卷通用裁切机作为CB03Ⅱ的延申机型，在设计之初的概念上即是做“减法”，尽一切可能将满足基础需求与极致的性价比合二为一，为客户提供多样选择，在继承经纬产品良好基因的前提下，为客户提供。

400%

和人工对比，异形效率提升

200%

矩形提升

Contact Us

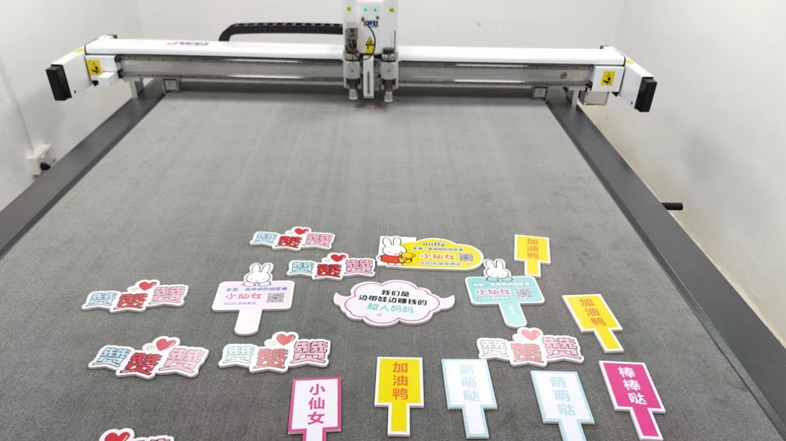

产品应用场景

户内外写真、海报、灯箱、展示展架、个性立牌、旗帜、横幅、易拉宝、车贴、磁贴、广告字牌等。

磁贴

KT 板

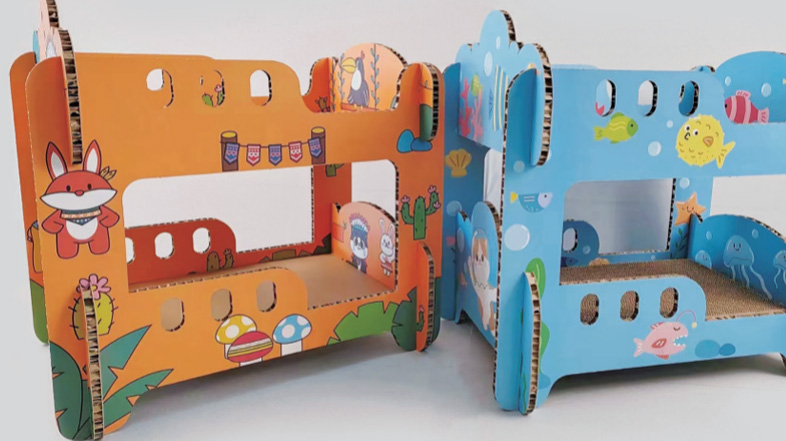

瓦楞纸

反光膜

不干胶

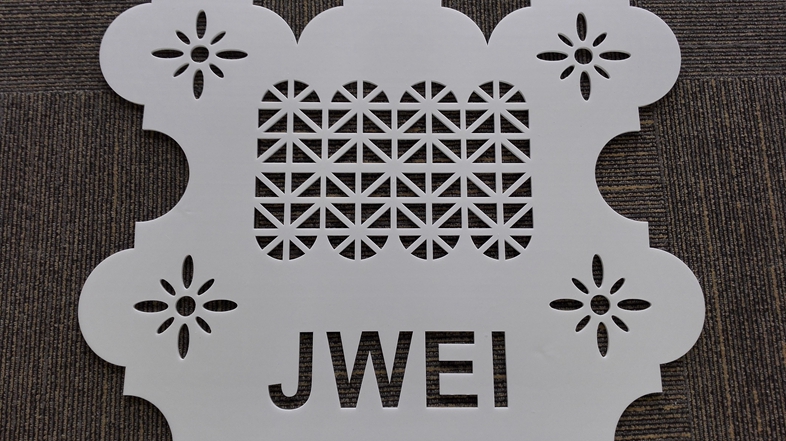

雪弗板

切割视频

优势特点

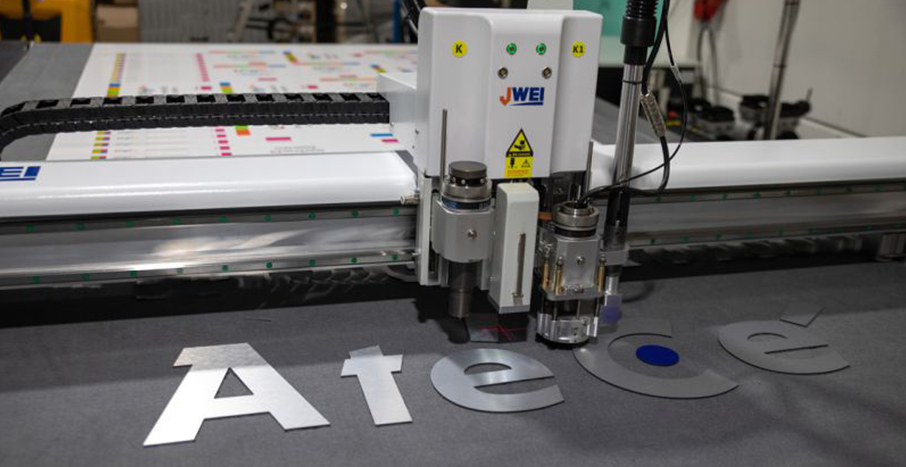

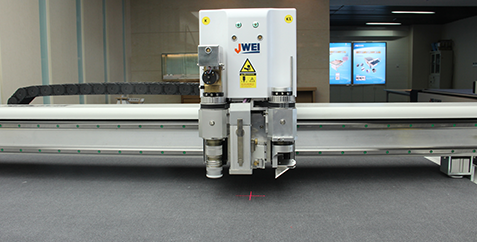

相机定位系统

印刷类材料，通过相机定位系统，快速精准定位裁切，通过集成的QR任务分类模块，可小批量性进行不同批次产品的自动化调图生产

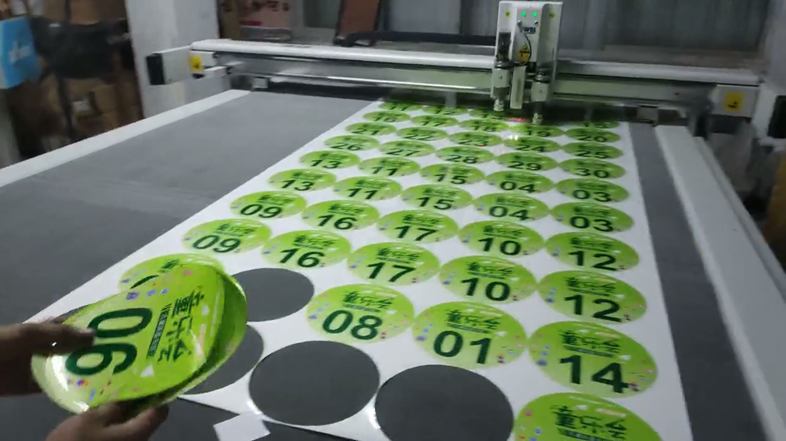

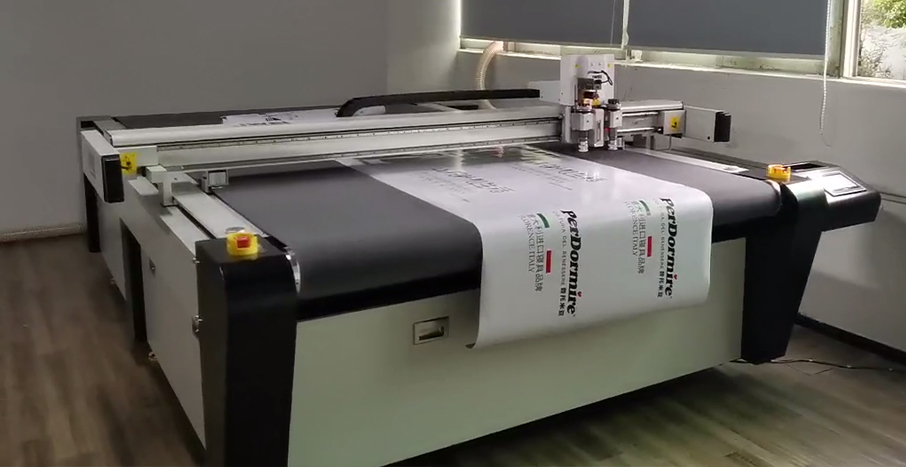

自动送料系统

卷材全自动送料系统，对超长尺寸，多文件的卷材也可以免人工处理自动送料切割完成

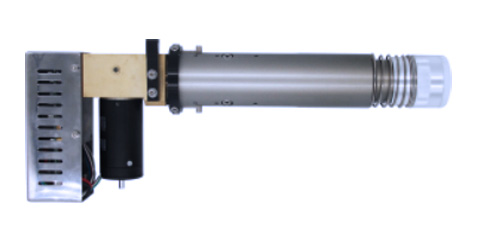

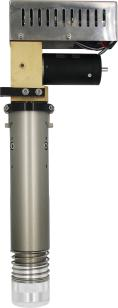

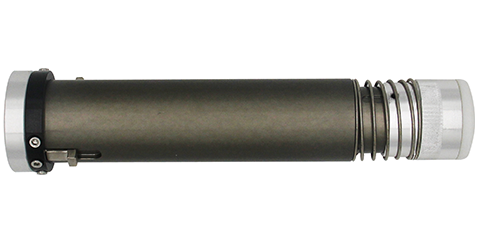

高频电动振动刀

内置高频振动电机，转速可达13000RPM，配备特制钨钢硬化刀片，轻松应对各种较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割，速度快、切边光滑整齐

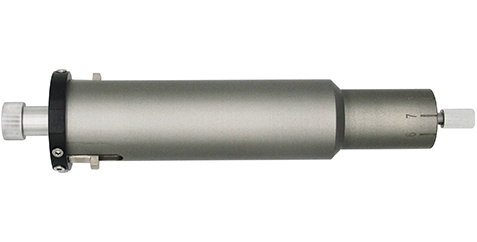

拖刀工具

可应对厚度不超过5mm的材料。相对于振动刀，切割速度更快。

半切刀工具

专门为不干胶、广告喷绘背胶等材料的半穿透切割而设计。配合精密相机定位系统，无论多么复杂的异形图案可轻松切割。

多种工具

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

型号	CB03E-2516-RM

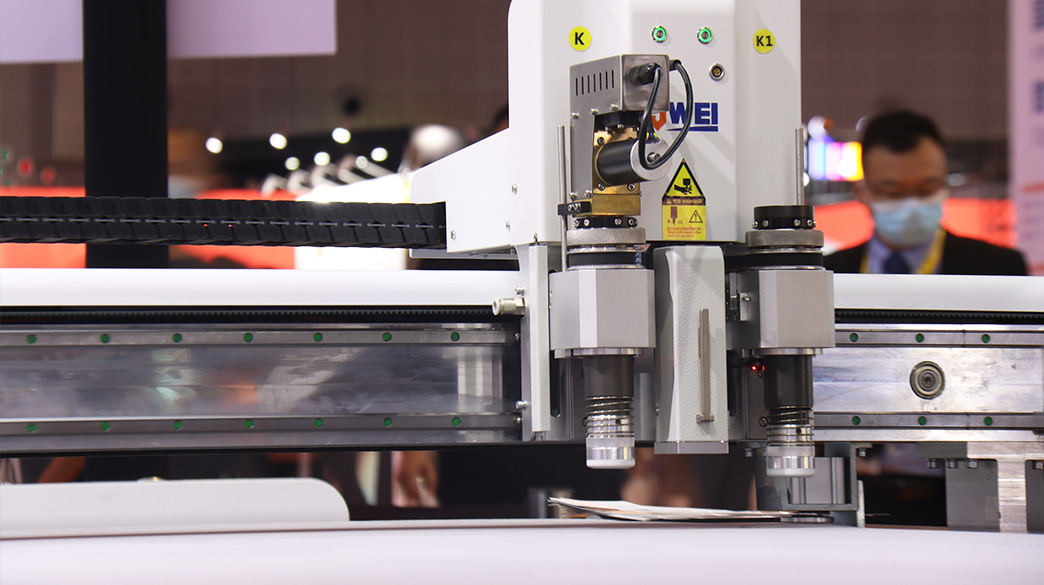

多功能机头	双工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁切、压痕、绘图、镂铣等功能于一体
工具配置	电动振动切割工具、拖刀工具、半刀工具、绘图工具
安全装置	采用红外线感应，反应灵敏、安全可靠
最大裁切速度	1500mm/s(根据不同裁切材料)
最大裁切厚度	50mm(根据不同裁切材料可进行定制)
重复精度	±0.05mm
裁切材料	各种瓦楞纸、雪弗板、KT板、不干胶、灰纸板、蜂窝纸板、亚克力板、ABS板、PVC板、EPE泡沫、灯箱片、背胶、相框纸等等
材料固定方式	可选智能多分区真空吸附
伺服分辨率	±0.01mm
传输方式	以太网口
传动系统	高级伺服系统、进口直线导轨、同步带、丝杠、齿轮
额定功率	9.5kW
额定电压	380V±10%
最大裁切尺寸	2500mm×1600mm
整机尺寸	3571mm×2504mm×1325mm
