CB03II-2516 柔板切割机 - 03系列

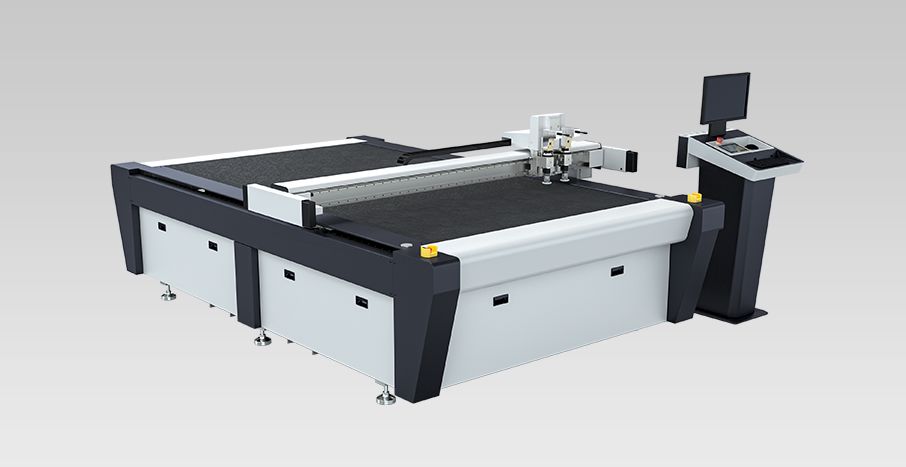

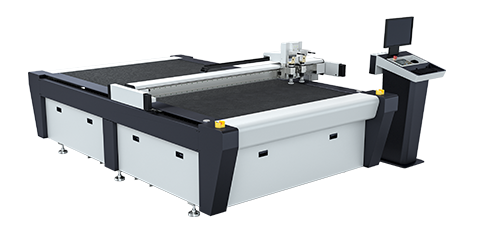

CB03II-2516 柔板切割机

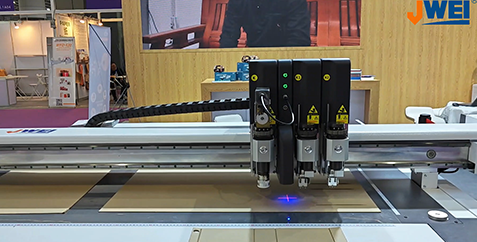

CB03II-2516柔板切割机作为专为柔板切割制作而研发生产的智能裁切设备，在柔板加工领域展现出了其独特的优势。它配备了震动刀工具、拖刀工具及柔板专用开槽工具，使得切割和多种角度倒角的制作变得快速而精准。震动刀工具通过高频震动来实现对柔板的切割，其切割速度快，且切口平整，大大提高了生产效率。拖刀工具则用于处理一些较为复杂的切割需求，可以实现对柔板的精细加工。而柔板专用开槽工具，更是为柔板的特定加工需求量身定制，能够轻松完成开槽任务。

400%

对比人工异形裁切效率提升

200%

矩形提升

Contact Us

产品应用场景

CB03II-2516 柔板切割机作为一种多功能的智能裁切设备，在多个领域都有着广泛的应用。其主要应用于柔板、纸箱、精品礼盒、纸工艺品、展示展架、包装内衬、蛋糕插卡、立体书画、纸品托盘等产品的制作。

卡纸

灰板

瓦楞

PEP泡棉

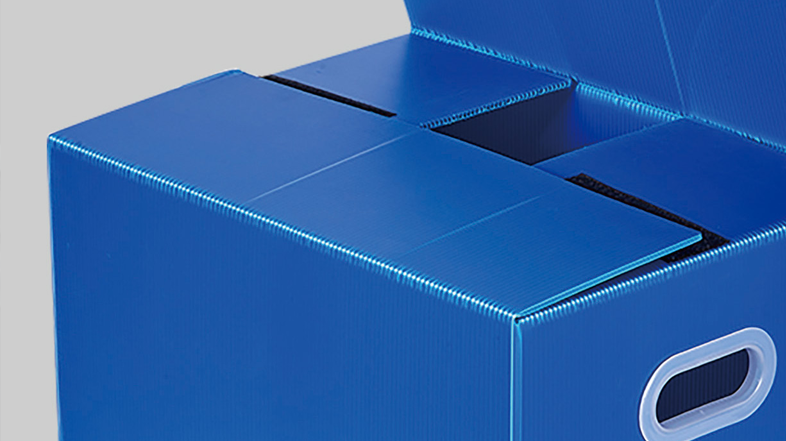

中空板

柔板

切割视频

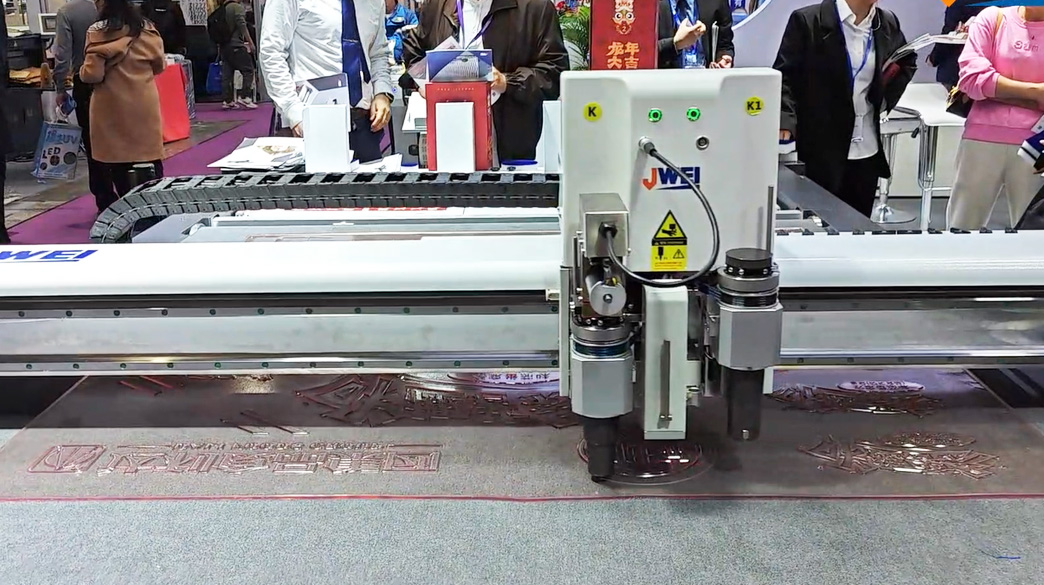

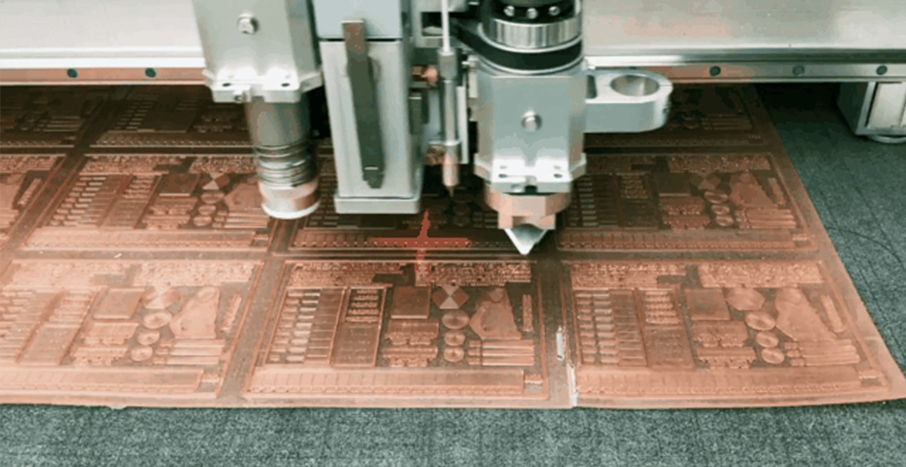

CB03II柔板切割效果演示

优势特点

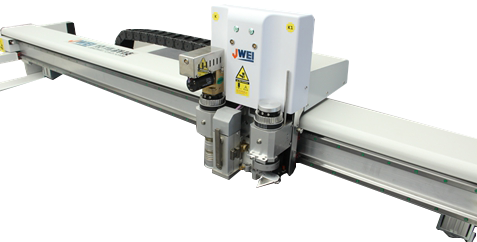

运动控制系统

六轴高速运动控制系统是一项具有自主知识产权的先进技术，其在切割头运动精准性和曲线运动平滑性方面表现卓越。该系统通过精密的算法和优化的机械设计，实现了高速、高精度的运动控制

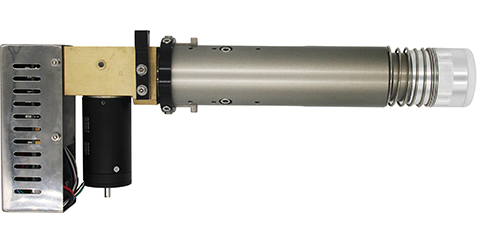

高频电动振动刀

内置高频Maxon电机是其高效能的核心所在。这款电机具备出色的性能，转速高达18000RPM，为系统提供了强大的动力支持。无论是应对高硬度的材料还是厚实的材质，它都能展现出卓越的切割能力

拖刀工具

可应对厚度不超过5mm的材料。相对于振动刀，切割速度更快。

以太网传输端口

数据传输灵活稳定，自动化拓展性更强；可实现远程升级维护，实现局域网内控制机器及调用文件。

集成电路控制器

控制器为高性能集成电路控制器（非电脑主板插卡），可与任一普通电脑（含笔记本）连接，不需专门另配高配电脑；发生电脑故障可方便的更换普通电脑来操作设备，完全排除因电脑环节故障

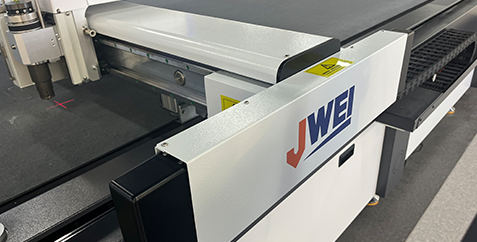

安全防护

安全防撞设计简洁大方，内建红外线光栅装置，反应灵敏，为操作人员的人身安全、机器的安全运行保驾护航。

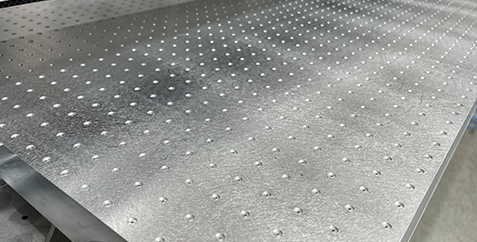

航空用蜂窝铝板+多孔PVC台面

行业内首家采用航天航空蜂窝铝板：坚固、耐候、平整度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅。可选分区吸风，超劲风、强吸力。微孔PVC台面，压痕效果更佳。

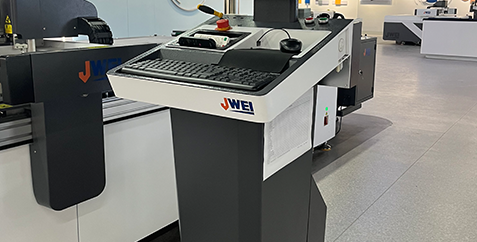

独立操控平台（不含电脑）

集成急停按钮与触摸屏人机界面，界面友好上手快，便于快捷设置各类切割参数；提供PC安装空间。

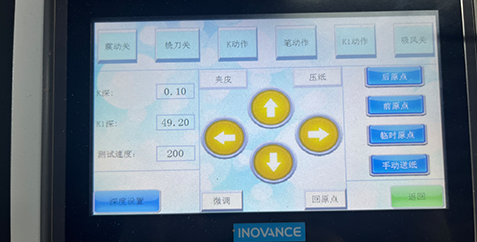

触摸屏

触摸屏上可视数字化微调和预设存储刀深、刀压；设置各类切割参数，方便控制机器运行。

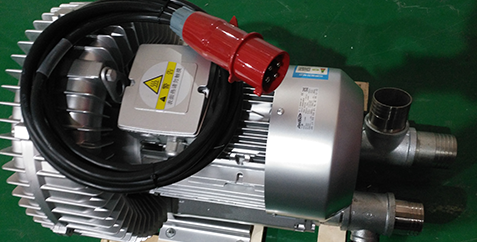

气泵模块

强力的真空吸风气泵模块，让材料牢牢固定在平台，通过运动控制系统，进行个性化产品加工

激光定位模块

双光标定位模块，让印刷产品通过手动两点定位方式，也能快速精准定位裁切

多种工具

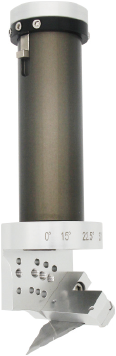

灰板开槽工具

灰板开槽工具

专为灰板开槽而设，多角度可调：0°~135°任意可调
卡纸开槽工具

卡纸开槽工具

专为卡纸开槽而设，自适应台面，防切透设计功能，可轻松实现卡纸高精度开槽需求

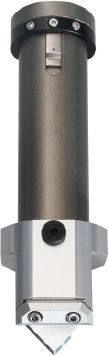

V-CUT开槽工具

V-CUT开槽工具

可实现蜂窝板，KT板等多种类材料0°~120°任意可调开槽需求
相框开槽工具

相框开槽工具

90度固定式开槽，专为相框，柔板，消音板等材料进行90度角开槽
半切刀工具

半切刀工具

专门为不干胶、广告喷绘背胶等材料的半穿透切割而设计。配合精密相机定位系统，无论多么复杂的异形图案可轻松切割。

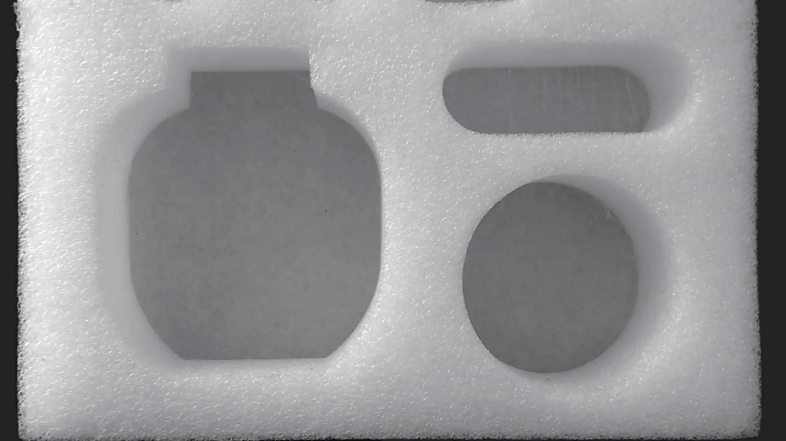

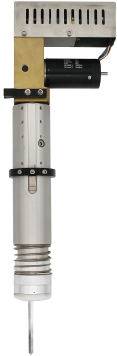

5MM震动工具

5MM震动工具

泡棉振动切割工具，拥有2mm振动行程，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡材料的裁切。
相机定位系统

相机定位系统

印刷类材料，通过相机定位系统，快速精准定位裁切，通过集成的QR任务分类模块，可小批量性进行不同批次产品的自动化调图生产

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

参数	描述
机器型号	CB03II-2516
多功能机头	双工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁切、压痕、绘图、镂铣等功能于一体
工具配置	标配电动振动切割工具、拖刀工具、绘图工具
最大裁切速度	1500mm/s （不同材料，速度有所不同）
重复精度	±0.05mm
最大裁切厚度	50mm （厚度上限根据具体材料而定）
裁切材料	纸卡类，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫、灯箱片、背胶、相框纸雪弗板、KT板、不干胶、等等。
材料固定方式	真空吸附
传输端口	以太网口
传动系统	高级伺服系统、进口直线导轨、同步带、丝杠、齿轮
缓存	2GB
指令系统	HPGL兼容格式
兼容格式	DXF、PLT、XML、PDF、EPS、PS、CF2、AI、ACM、CUT、JW
整机功率	9.5kw
额定电压	380V±10%
有效工作尺寸	2500mm×1600mm
整机尺寸	3571×2504×1325mm
