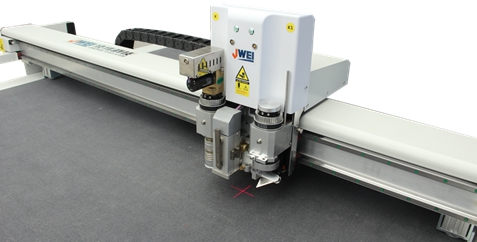

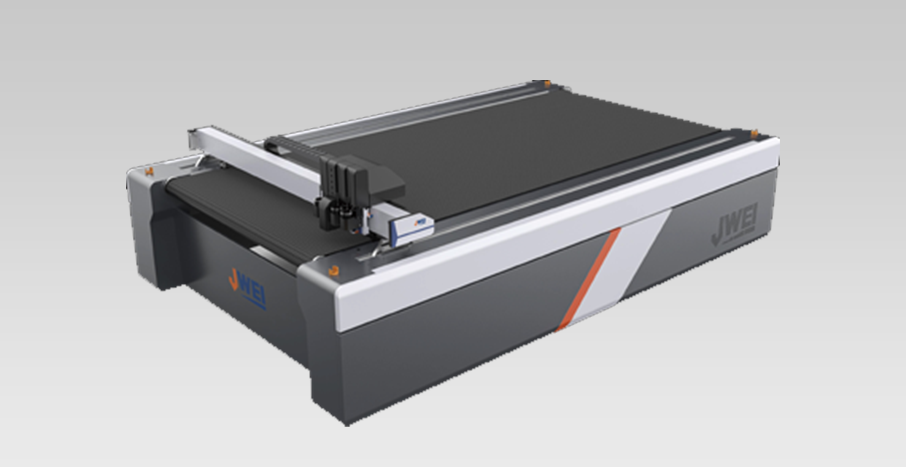

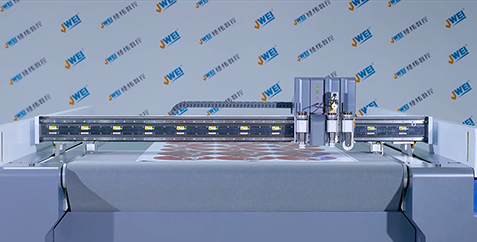

TB10 高速广告裁切机

TB10高速广告裁切机是2023年经纬推出的全新裁切设备,极具工业美感的外形一亮相就让人印象深刻,时尚的外形之下那强悍的性能更是瞠目结舌,在直线电机加持下能够做到3m/s的超高速裁切却又不失精准与优雅。独特的展示效果让人过目难忘,也引起了行业内同行的争相学习模仿,这次,经纬将再次引领行业革新。


600%
和人工对比异形效率提升
300%
矩形提升
产品应用场景
TB10LS-3116-RM板卷通用超高速智能一 体化裁切解决方案,兼容材料广,可裁切多种纸板。
应用场景
反光膜

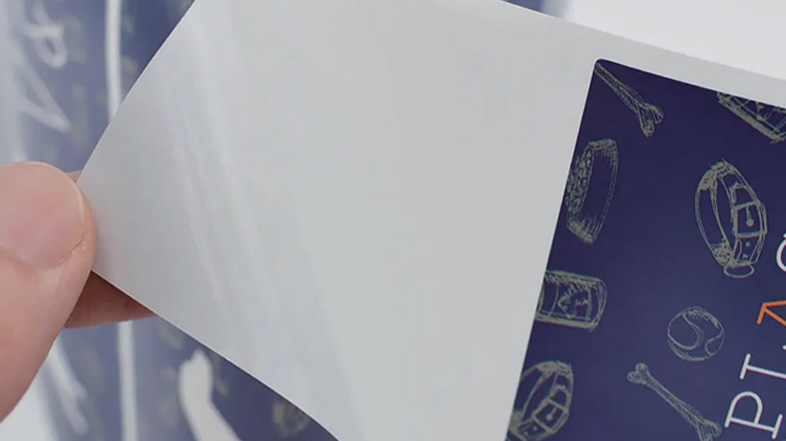

不干胶
瓦楞纸
KT板

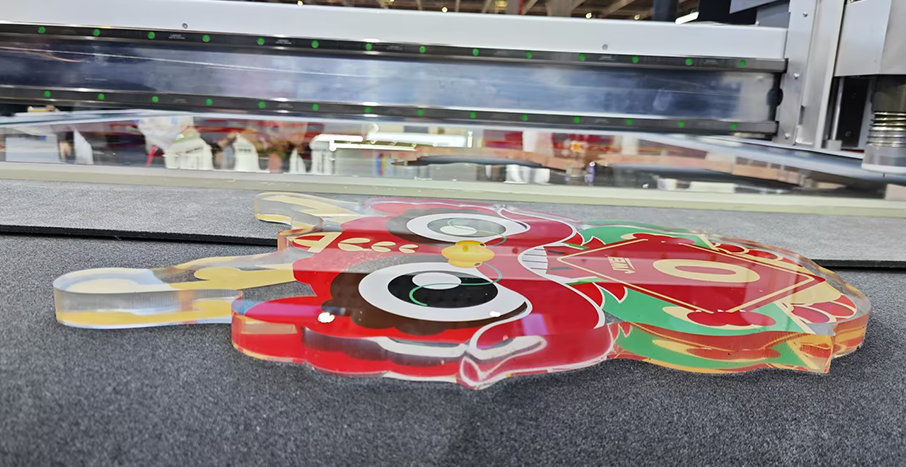

亚克力
切割视频
优势特点

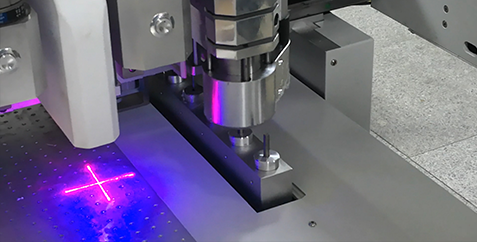

相机定位系统

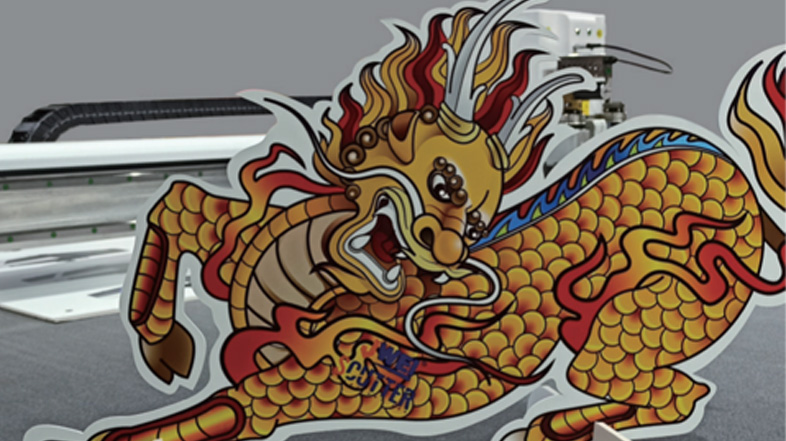

印刷类材料,通过相机定位系统,快速精准定位裁切,通过集成的QR任务分类模块,可小批量性进行不同批次产品的自动化调图生产
磁悬浮直线电机
最高3米/秒的超高速加工效率,在高速加工过程中同时实现±0.03MM加工精度
升降式安全防护
独有的升降式安全防护,在高速加工过程中更注重人员的安全

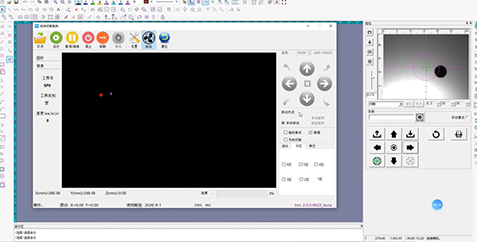

SCUT运动控制系统
软件界面全新升级,全格式支持 2 . 0支持格式新增至PDF/XLS /CF2, 行业内最全格式兼容;采用自主开发的SCUT 路径优化技术, 优化加工效率提升20 % 以上

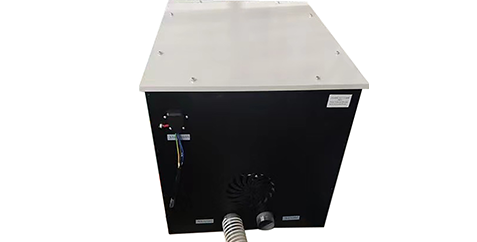

静音气泵控制
静音最低60分贝消音控制,专享舒适办公,变频控制系统,让产品加工过程中,更少功率耗损
自动换铣刀功能

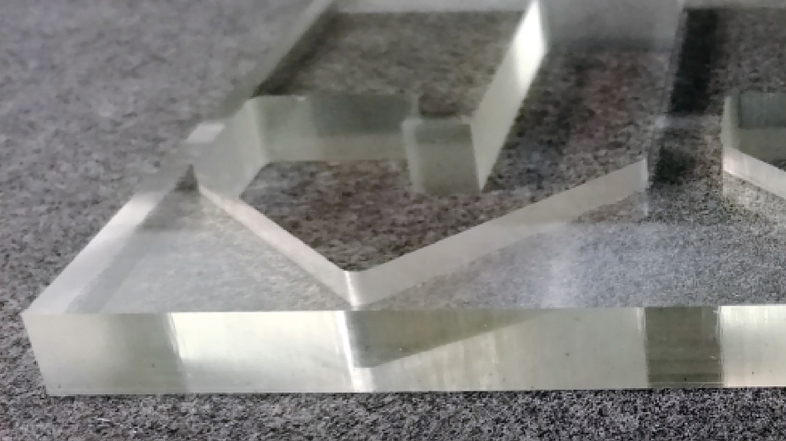

1.8KW集成式铣刀工具,大功率高精度,可切割20MM及以内亚克力,密度板,雪弗板,铝塑板等高密高硬度材料,多种工艺规格铣刀自动更换调刀,实现自动化镂铣加工
多种工具
  • 振动刀工具
    振动刀工具
    轻松应对瓦楞纸板、蜂窝纸板、KT板、雪弗板等较硬较厚材质切割;
  • 泡沫裁切工具
    泡沫裁切工具
    可切割5公分以内的泡棉,如EVA EPE 等厚泡棉,精准又高效;
  • 飞刀工具
    飞刀工具
    通过高速飞轮旋转方式,对透气性材料如旗帜布、软膜、广告布等材料,进行高速高精度切割;
  • 半刀工具
    半刀工具
    适用于裁切不干胶的半断裁切,如不干胶、车贴、反光膜、磁性贴等;
  • 镂铣工具
    镂铣工具
    可插拔式,具有大功率高硬度切割能力,很快速的镂铣亚克力、雪弗板、密度板、铝塑板等硬质材料;
  • 中心/偏移拖刀工具
    中心/偏移拖刀工具
    可应对厚度不超过5mm的材料,如车贴、写真、背胶等材料;
  • 压切工具
    压切工具
    可实现全切、半切,弹性压切,不伤台面,可加工更多类型材料;
  • V-CUT多角度开槽工具
    V-CUT多角度开槽工具
    可实现蜂窝板,KT板等多种类材料0°~120°任意可调开槽需求;
  • 灰卡开槽工具
    灰卡开槽工具
    专为灰板开槽而设,多角度可调:0°~135°任意可调;
  • 相框开槽工具
    相框开槽工具
    90度固定式开槽,专为相框,柔板,消音板等材料进行90度角开槽;
  • 白卡开槽工具
    白卡开槽工具
    专为卡纸开槽而设,可轻松实现卡纸高精度开槽需求;
  • 压痕工具
    压痕工具
    不同宽度压痕轮可选,可在各种瓦楞纸板、卡纸、PVC上压出完美压痕;
技术参数
更多详细功能请联系客服。

以下参数本公司保留最终解释权,如有变动,恕不另行通知。

型号

TB10LS-3116-RM

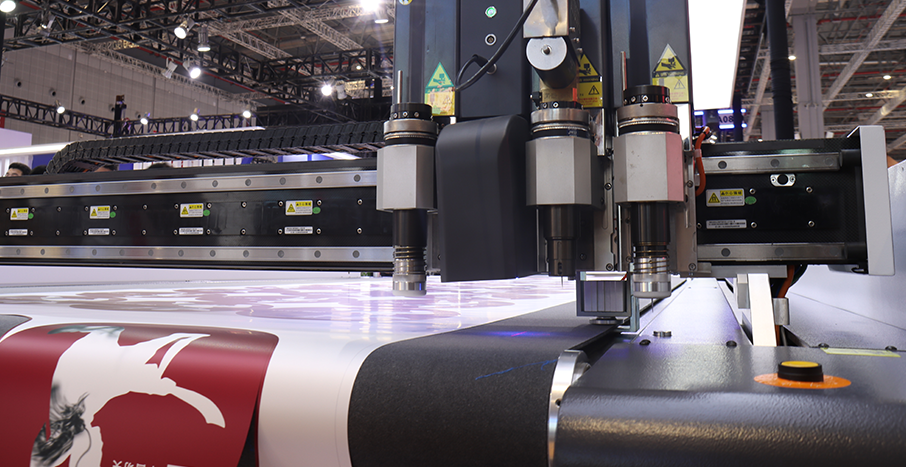

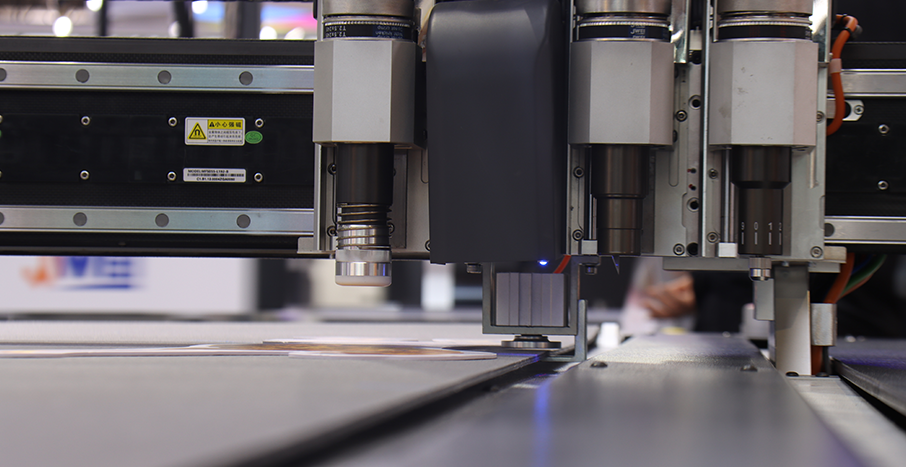

多功能机头

三工具固定孔位,工具快插式固定,更换切割工具方便迅捷、即插即用,集裁切、压痕、绘图、镂铣等功能于一体

工具配置

电动振动切割工具、拖刀工具、飞刀工具、铣刀工具、绘图工具等

最大加速度

2g

最大裁切速度

3000mm/s (不同材料,速度有所不同)

最大裁切厚度

50mm(厚度上限根据具体材料而定)

切割精度

±0.03mm

重复精度

±0.03mm

裁切材料

纸卡类,铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS 板、PVC 板、EPE、EVA 泡棉、灯箱片、背胶、相框纸雪弗板、KT 板、不干胶、等等。

材料固定方式

真空吸附

传输端口

以太网口

传动系统

高级伺服系统、进口直线导轨、直驱传动、磁栅反馈定位

兼容格式

DXF、PLT、XML、PDF、EPS、PS、CF2、AI、ACM、CUT、JW

整机功率

14kW

额定电压

380V±10%

有效工作尺寸

3100mm×1600mm

整机尺寸(不含操作台)

4200mm×2620mm×1350mm
