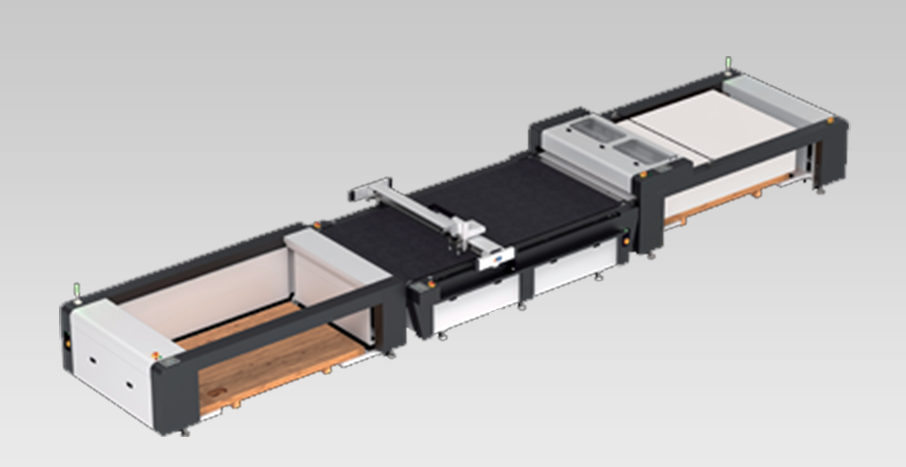

CB03II板材送切收流水线

CB03Ⅱ板材送切收流水线是基于CB03Ⅱ多功能裁切设备拓展而来。市场不断变化，小批量个性化逐渐成为主流，传统大型流水线面临高额的制造成本，从而影响广告加工企业在市场中的竞争力。针对此，经纬通过发挥原本小批量生产优势，结合实际需要，再次刷新了裁切设备效率的天花板，通过极具节奏的自动化配套，实现了板材从送、切、收全无人值守的改变，为行业提供了全新可能性。

2个人工

小批量生产减少

免刀模

订单实时交付

Contact Us

产品应用场景

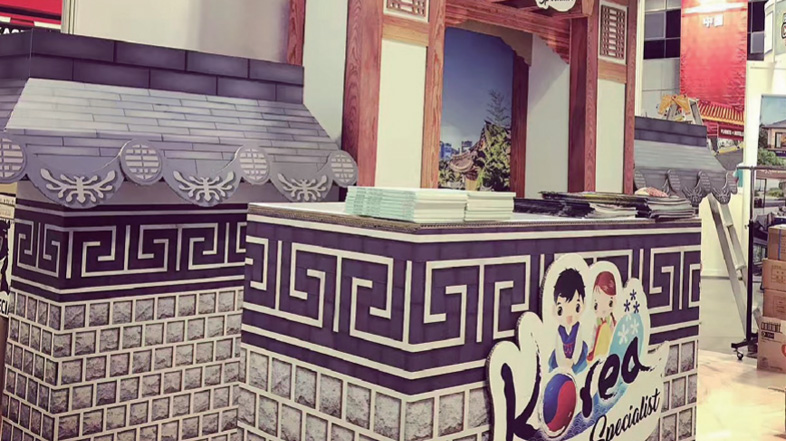

应用于户内外板材类KT板、雪弗板、瓦楞纸等等、展示展架、个性立牌、人形立牌等。

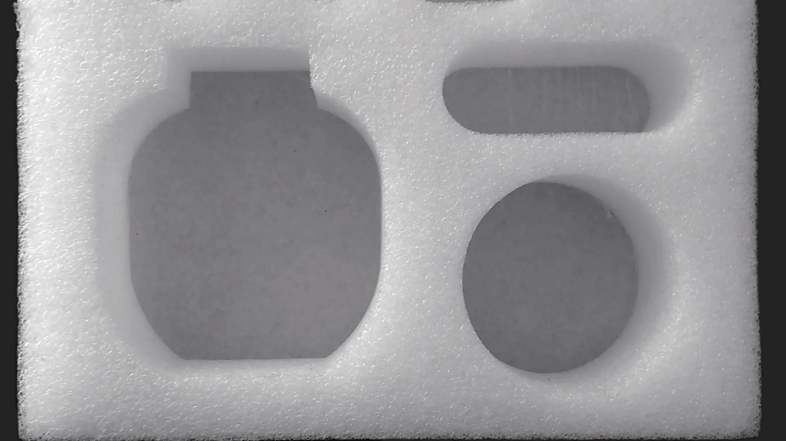

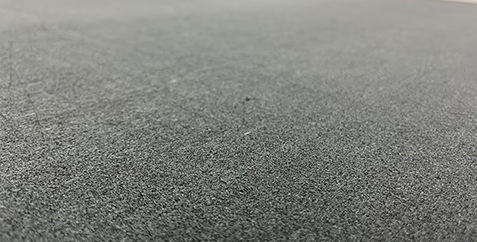

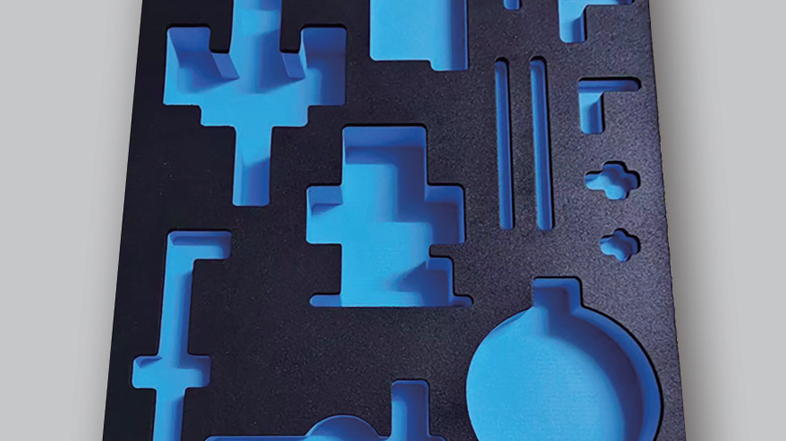

EPE 泡棉

蜂窝板

EVA

KT 板

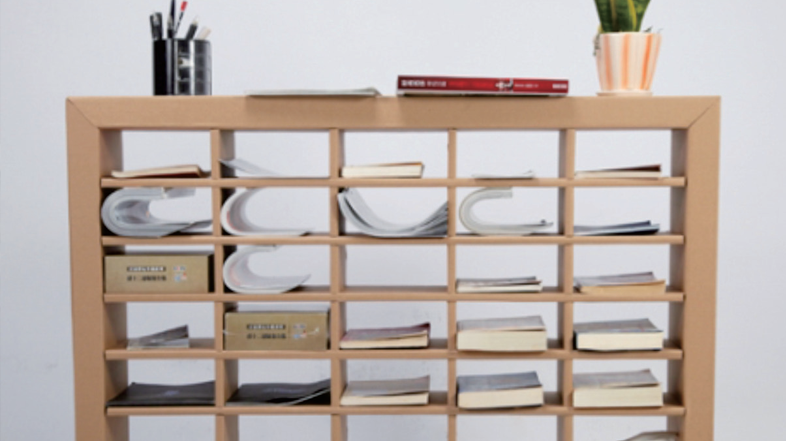

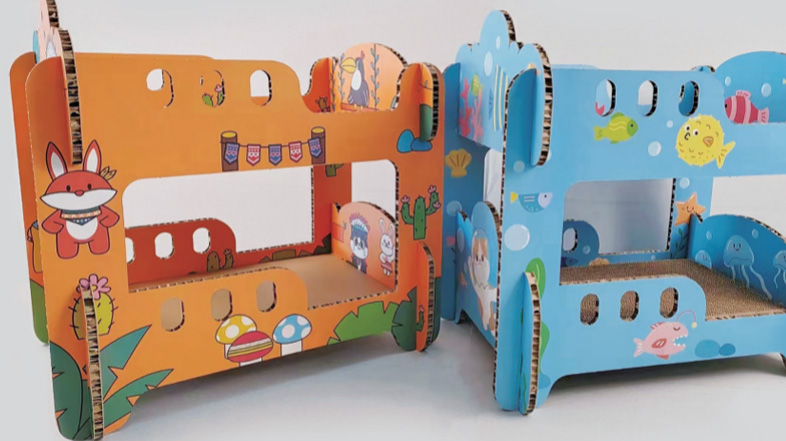

瓦楞纸

雪弗板

切割视频

CB03II板材送切收流水线视频

CB03II-2516-RM （板材送切收）视频

优势特点

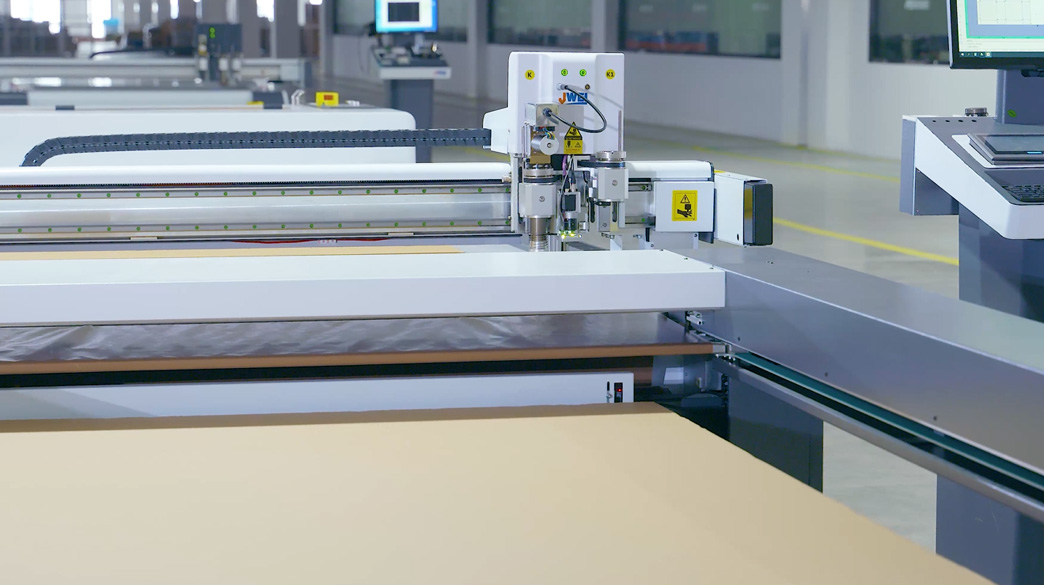

相机定位系统

印刷类材料，通过相机定位系统，快速精准定位裁切，通过集成的QR任务分类模块，可小批量性进行不同批次产品的自动化调图生产

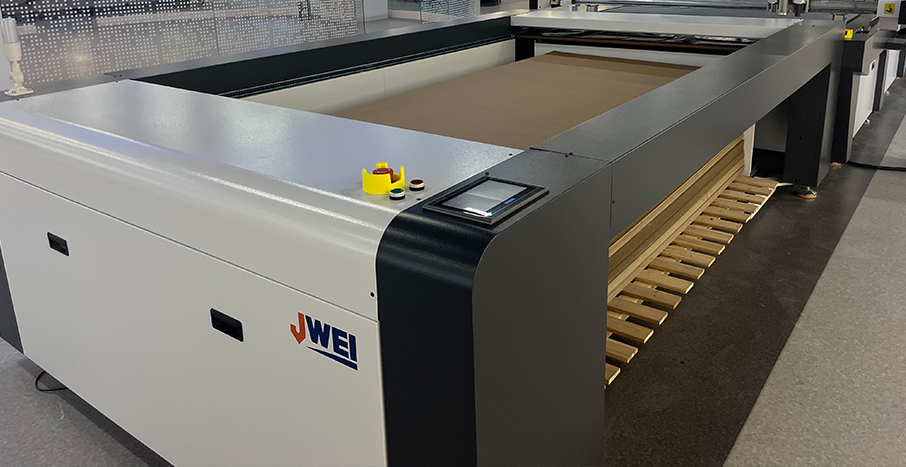

堆垛式上下料系统

叉车式上下料，免人力搬运，最大可装800MM厚料，一次性自动化生产加工，让生产更加自动化

背扫背切

通过印刷材料背部扫描识别，让印刷面朝下定位切割，实现一次性开槽，压痕，切割工艺，让加工品质更佳

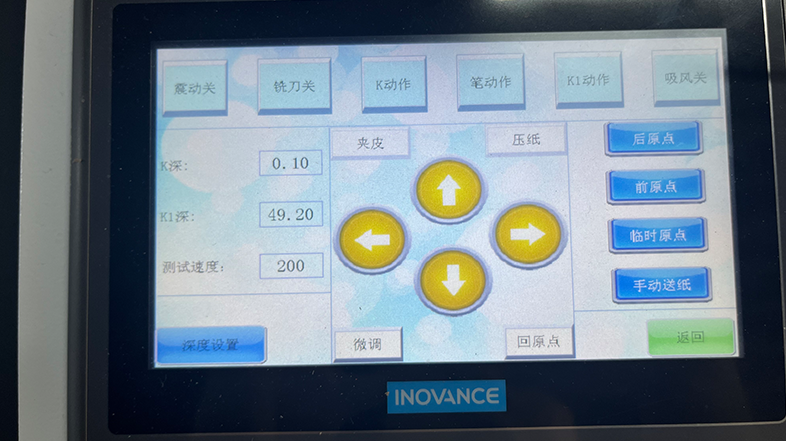

自动对刀

自动调节刀深，免去人工调试，更便捷的操作，避免因人工调试误差导致的加工深度变化

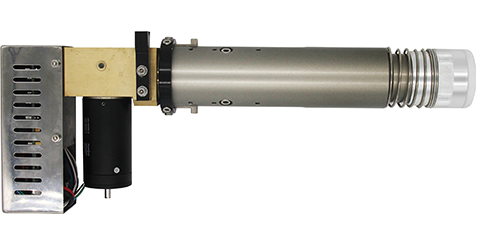

高频电动振动刀

内置高频振动电机，转速可达18000RPM，配备特制钨钢硬化刀片，轻松应对各种较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割，速度快、切边光滑整齐

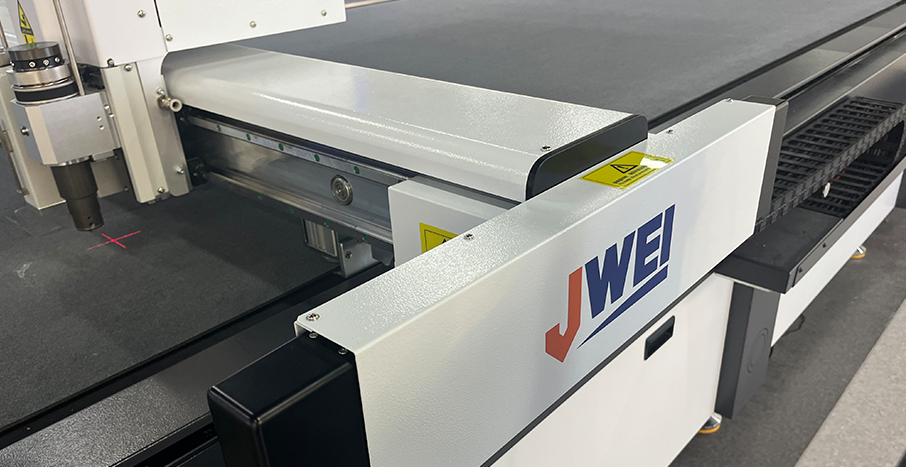

平台检测

通过平台检测模块，自动传感检测平台平整数据，反馈至控制中心进行平台精度补偿，实现平面度高度一致

多种工具

振动刀工具

振动刀工具

轻松应对瓦楞纸板、蜂窝纸板、KT板、雪弗板等较硬较厚材质切割；
偏移拖刀工具

偏移拖刀工具

可应对厚度不超过5mm的材料，如车贴、写真、背胶等材料；
压切工具

压切工具

可实现全切、半切，弹性压切，不伤台面，可加工更多类型材料；

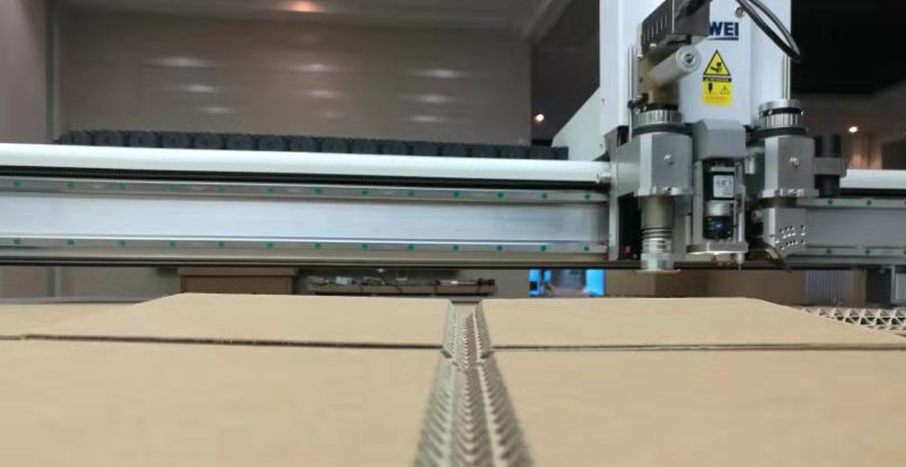

V-CUT多角度开槽工具

V-CUT多角度开槽工具

可实现蜂窝板，KT板等多种类材料0°~120°任意可调开槽需求；
灰卡开槽工具

灰卡开槽工具

专为灰板开槽而设，多角度可调：0°~135°任意可调；
相框开槽工具

相框开槽工具

90度固定式开槽，专为相框，柔板，消音板等材料进行90度角开槽；
白卡开槽工具

白卡开槽工具

专为卡纸开槽而设，可轻松实现卡纸高精度开槽需求；
压痕工具

压痕工具

不同宽度压痕轮可选，可在各种瓦楞纸板、卡纸、PVC上压出完美压痕；

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

型号	CB03 Ⅱ -2516-RM 板材送切收

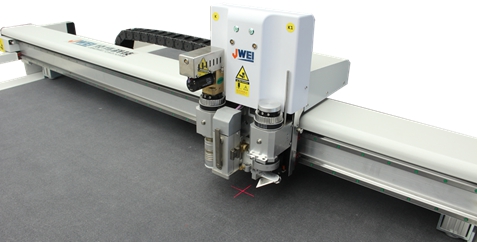

多功能机头	双工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁切、压痕、绘图等功能于一体
工具配置	电动振动切割工具、拖刀工具、绘图工具
最大裁切速度	1500mm/s （不同材料，速度有所不同）
最大装料高度 ( 含拖盘 )	750mm
最大送料厚度	30mm
单张送料重量	5kg
最大送收料装料尺寸	2500mm×1600mm
最小送收料装料尺寸	900mm×600mm
送切收材料	瓦楞纸、灰纸板、蜂窝纸板、EPE 泡棉、EVA、雪弗板、KT 板等
材料固定方式	真空吸附
传输端口	以太网口
传动系统	高级伺服系统、进口直线导轨、同步带、丝杠、齿轮
整机功率	17kW
额定电压	380V±10%
有效工作尺寸	2500mm×1600mm
整机尺寸	10660mm×2620mm×1325mm（送：3630mm×2060mm×1250mm、切：3571mm×2504mm×1325mm、收：3630mm×2060mm×1250mm）

Download

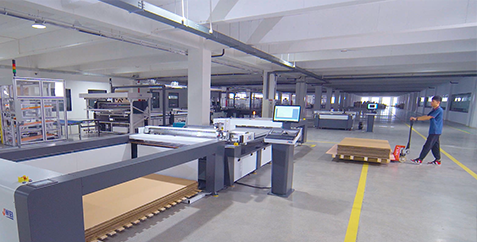

场地实拍
