05-2218-RQ服装小型裁剪机 - 08系列

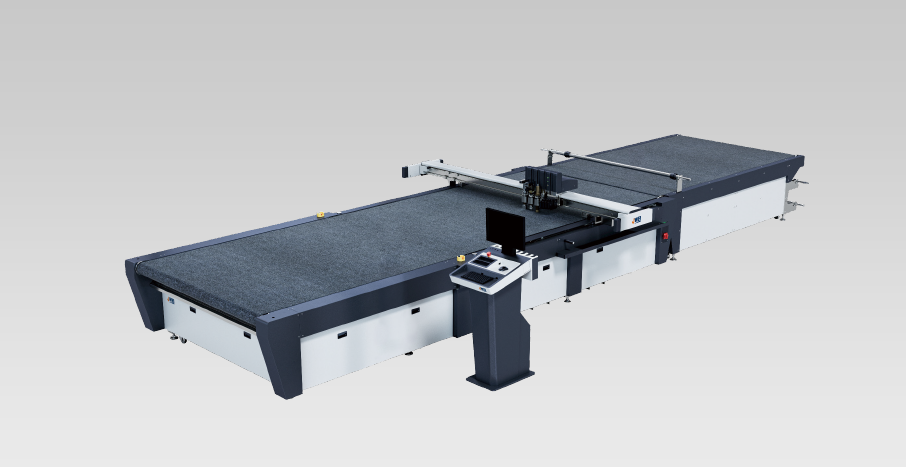

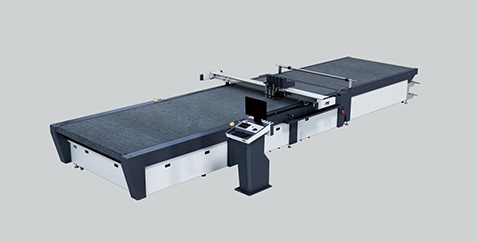

05-2218-RQ服装小型裁剪机

05-2218-RQ服装小型裁剪机是一款集高效、精准与多功能于一体的先进裁剪设备。它适用于西装高级定制、运动内衣、团体职业装等多种服装的智能裁剪，特别适合小单快返，兼容针织、梭织、皮毛等多种面料。设备采用双冲模块、四墨盒喷墨模块、全新控制系统和跟随吸风技术，确保了裁剪的高速度和高精度。5D视觉对条对格系统简化了裁剪流程，提高了效率。多种裁剪工具和自动清废功能进一步增强了其操作便捷性和适用性，是服装制造行业提升生产效率和产品精度的理想选择。

4倍

相比于人工裁剪，工作效率提升

Contact Us

产品应用场景

05-2218-RQ服装小型裁剪机用于西装高级定制、运动内衣、团体职业装、校服、工装智能裁剪，小单快返，能切割针织、梭织、皮毛(如羊剪绒) 牛津布、帆布、海绵、仿皮、棉麻料、混纺布料。

梭织类

丝绸类

针织类

亚麻类

呢绒类

化纤类

切割视频

优势特点

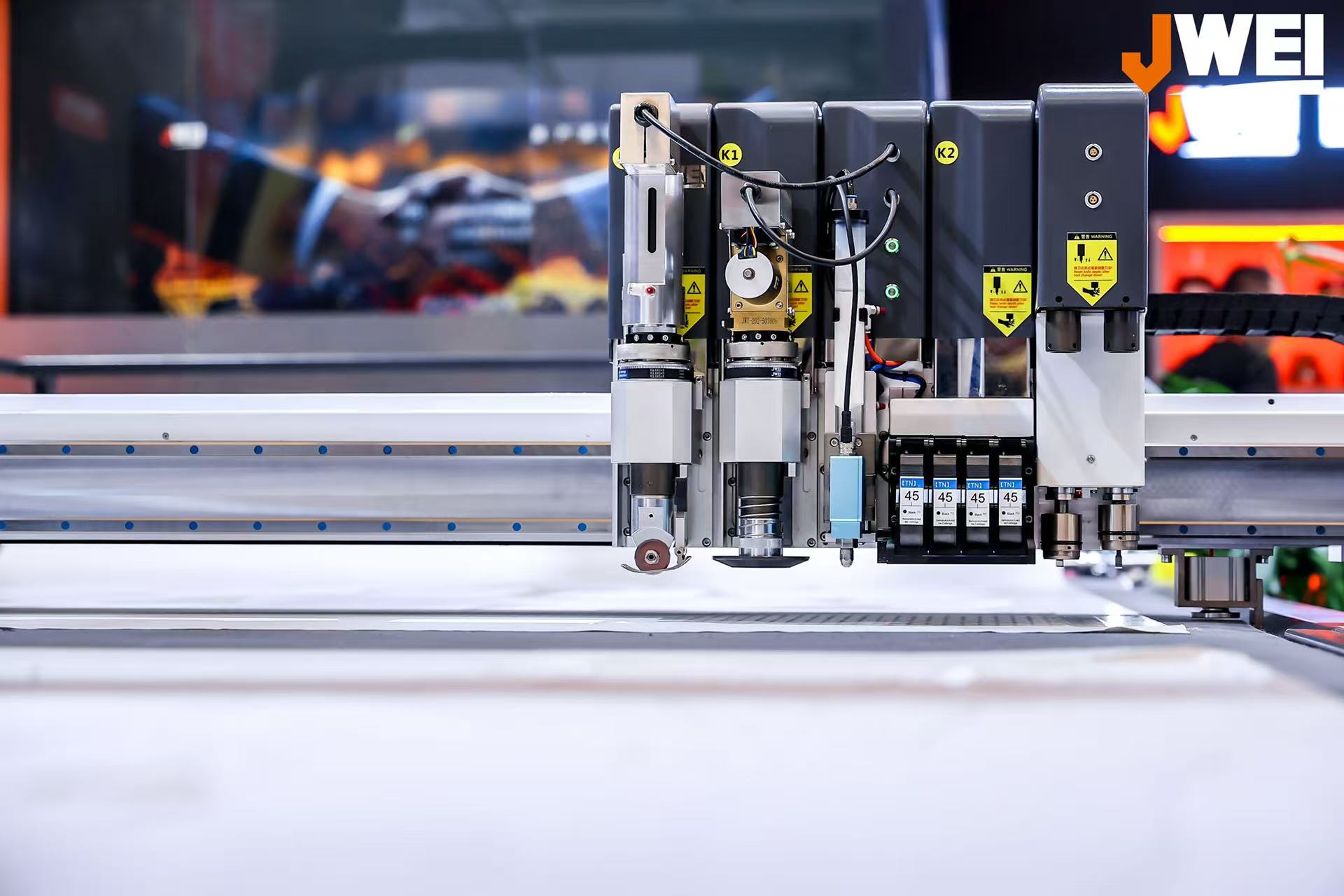

双冲模块

独立冲剪口高速冲一字剪口/V字剪口，旋转冲针/冲孔用于收省开袋定位等。可执行裁切工艺，V型剪口外切，内转角无过切，最小2mm小间隙无过切裁切等。

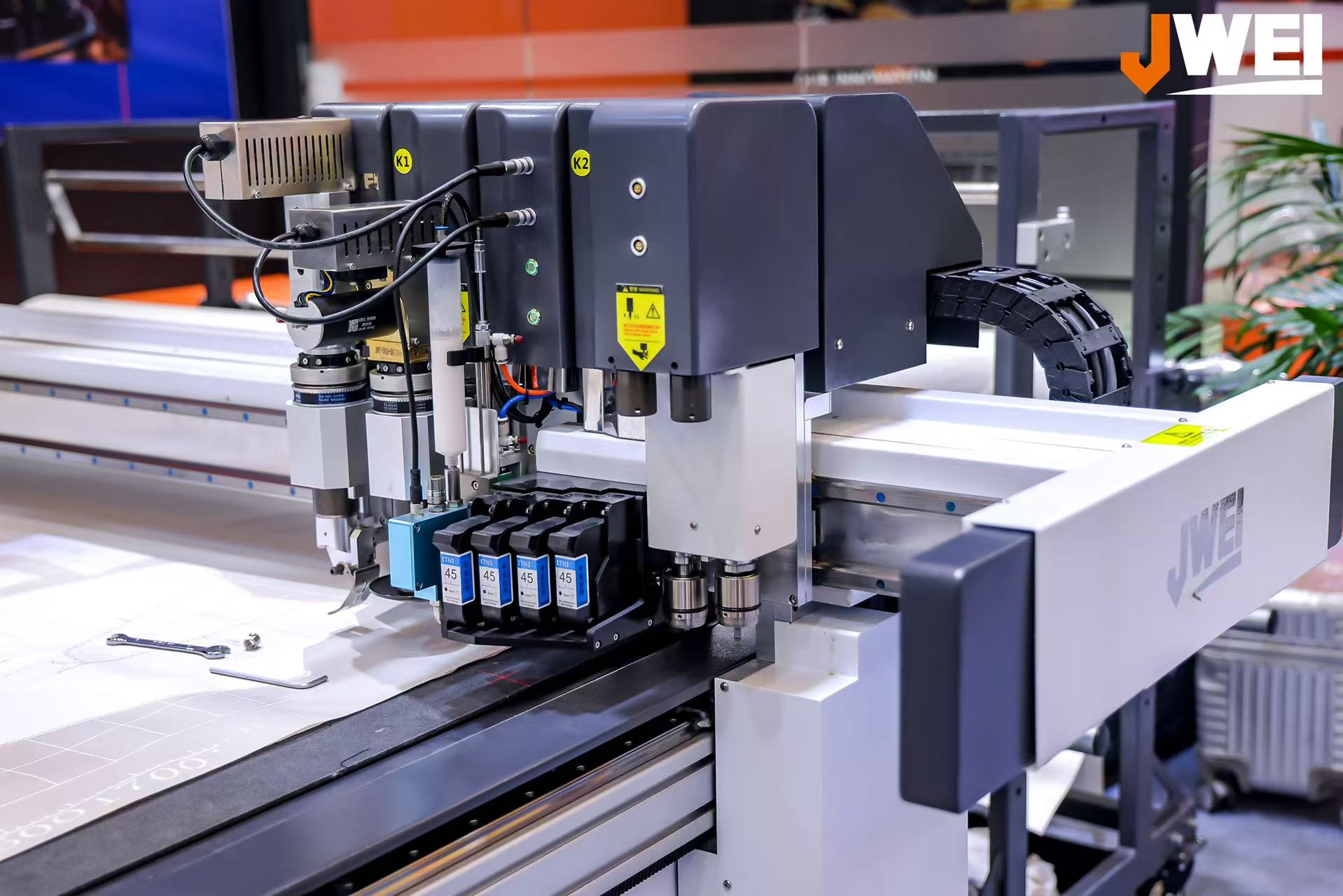

四墨盒喷墨模块

四墨盒喷墨模块，相比于市面常见品牌双喷效率翻倍，喷墨线迹清晰，喷切刀线误差可以控制在1mm之内，线迹具备粗细可调功能，加长切割文件可以进行跨版连裁。

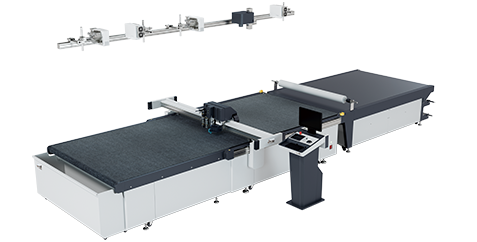

全新控制系统

采用全新控制系统，转弧速度更高，行进中工具转向，搭配高性能大功率伺服电机，切割速度更块，整体用时效率更高。

跟随吸风

全新升级跟随吸风，材料吸附固定效果更牢固，小转角/小裁片/ 柔性材料裁切品质更佳。

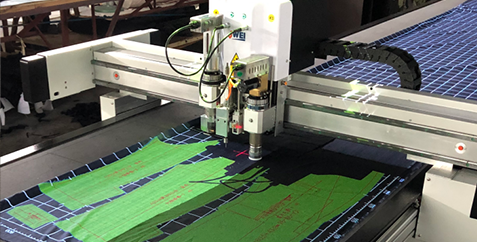

视觉对条对格系统（5D视觉）

无需传统模式将面料条格横平竖直的铺布，只需要铺平就可以，通过视觉系统直接匹配经纬CAD排料即可切割出需要对条对格的裁片。

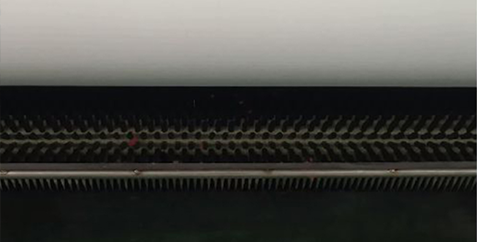

自动清废

台面滚动的同时自动启动清废功能，快速方便清理工作台面。

多种工具

飞刀工具

飞刀工具

配备特质钨钢硬化圆刀片，轻松应对各种针织与梭织面料的裁剪，速度快，切边光滑整齐，轻薄透气材料的裁剪不再困难。
旋转冲针工具模块

旋转冲针工具模块

独立旋转冲针/冲孔工具，可以互换安装冲针或者2mm空心冲孔，主要用于服装收省定位以及挖袋定位使用，裁切直接完成定位，避免后期人工定位，减少工序，提高效率。
独立冲剪口工具

独立冲剪口工具

快速在面料上冲出所需剪口，有V型与一字型冲孔刀片可选，冲孔效率比竞品快1/4左右。

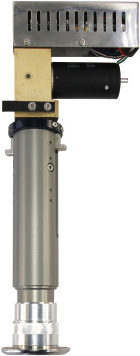

5mm震动刀工具

5mm震动刀工具

内置瑞士进口微电机，最高转速可达7000RPM，轻松应对各种面料的裁剪需求，利用过切补偿功能可有效减少剪口或特殊边角的过切现象，多种角度的刀片选择，实现各种面料的最佳裁剪。
1mm转震动刀工具

1mm转震动刀工具

内置瑞士进口微电机，最高转速可达18000RPM，切割速度快，主要用于纺织类覆膜高精度裁切，服装内衬覆膜高精度裁切，皮革仿皮等高速度裁切等。

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

型号		TB05-2218-RQ
切割模式	模式一	双刀座（快反初级）
	模式二	双刀座+双冲剪口（快反中级）
	模式三	双刀座+四喷（打样初级）
	模式四	双刀座+双冲剪口+四喷（打样中级）
工具配置		飞刀工具、振动工具、剪口工具、定位工具、画线工具、喷墨工具等
最大运行速度		1800mm/s
最大裁切速度		1500mm/s
最大裁切厚度		10mm (根据不同裁切材料)
裁切材料		针织、梭织、皮毛(如羊剪绒) 牛津布、帆布、海绵、仿皮、棉麻料、混纺布料等各类服装、箱包、沙发面料及地毯织物
材料固定方式		真空吸附
重复精度		±0.1mm
网络传输距离		≤350m
数据传输方式		以太网口
清收废系统		清台面系统、废料自动收集器
对条对格（选配）		投影对条对格系统
		视觉对条对格系统
操作面板		中英文液晶触摸屏
传动系统		高精度电机、直线导轨、同步带
整机功率		10kW
数据格式		PLT、HPGL、NC、AAMA、DXF、XML、CUT、PDF等
额定电压		AC 380V±10%
切割区域		2200mm×1800mm
收料区域		2000mm×1800mm

Download

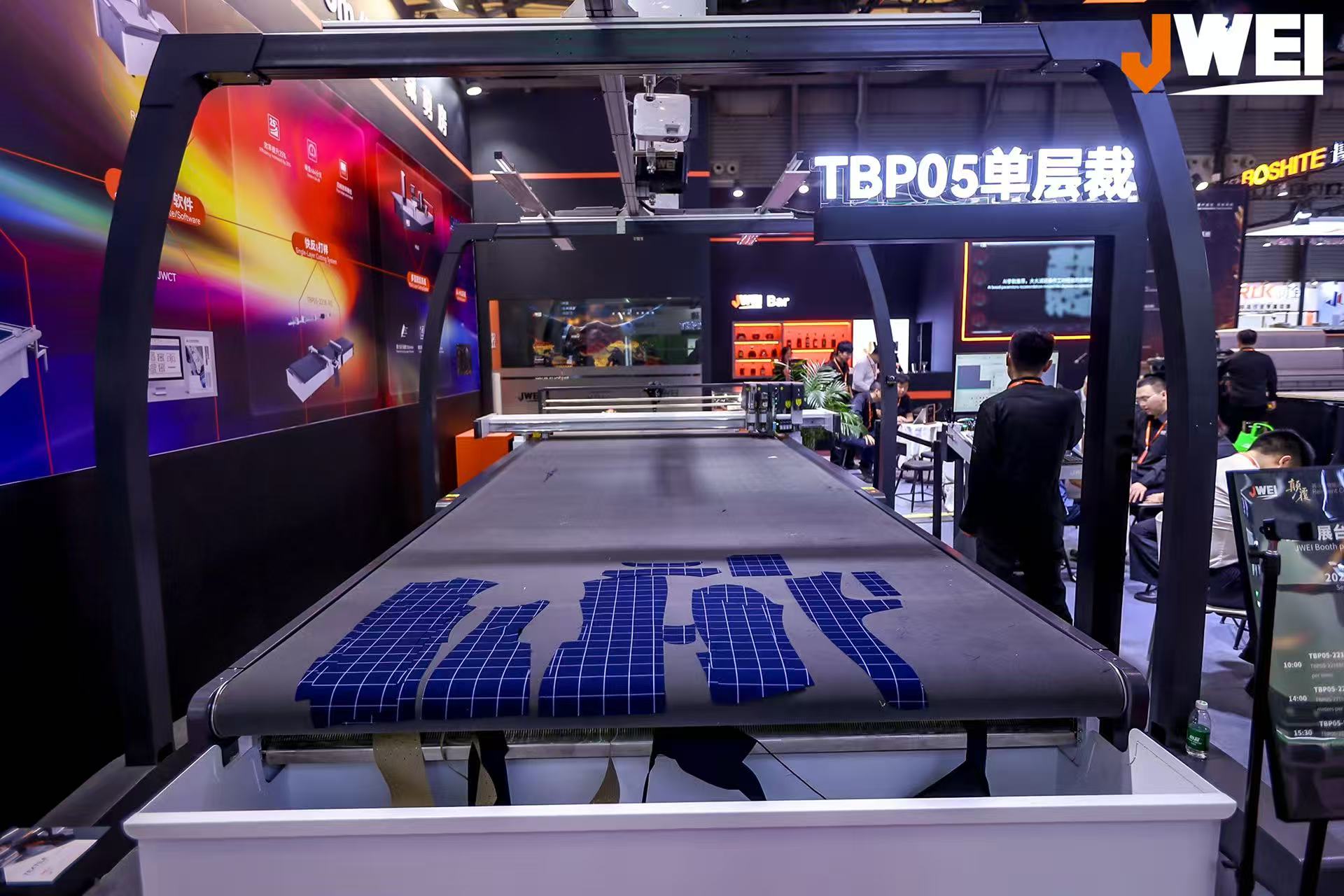

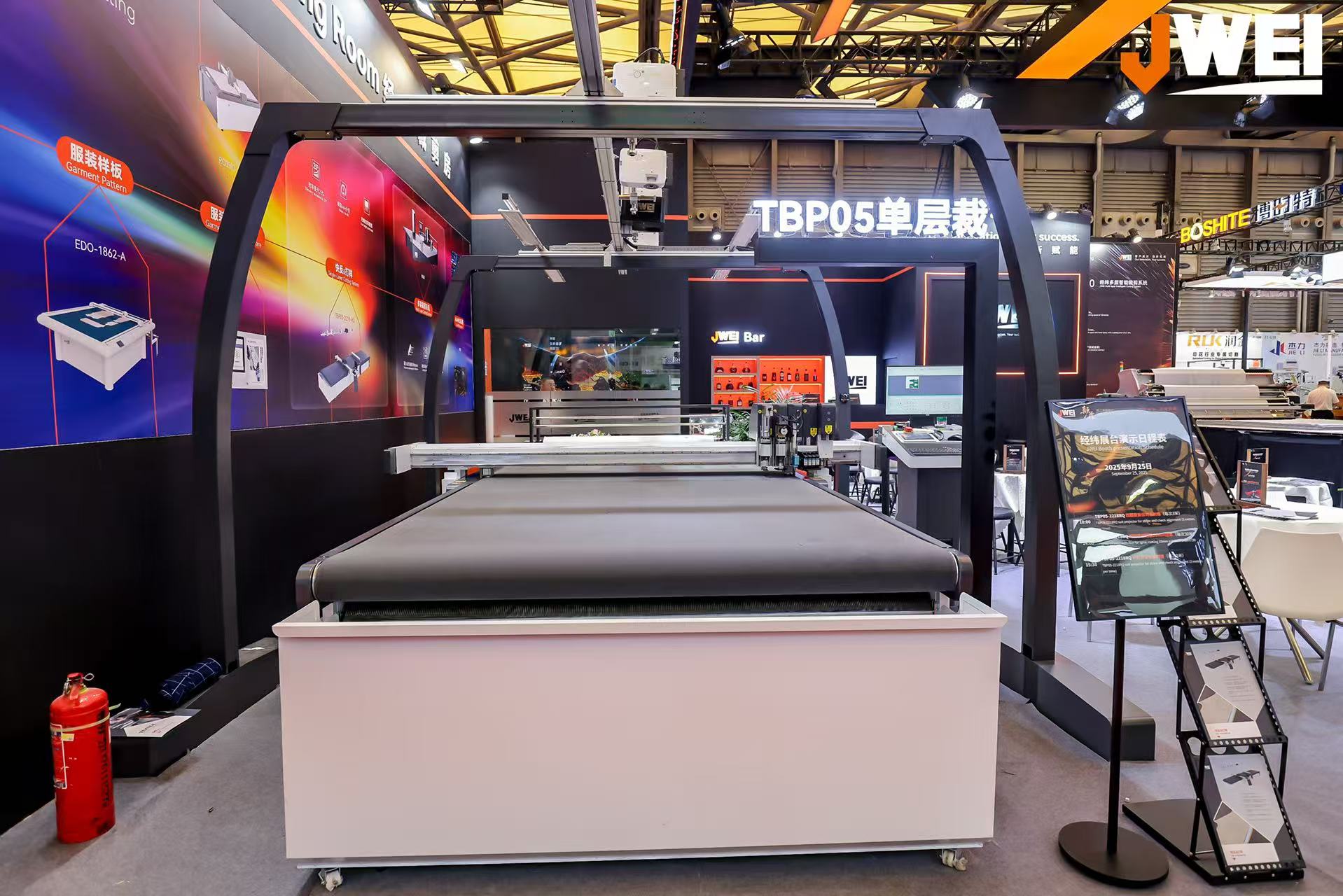

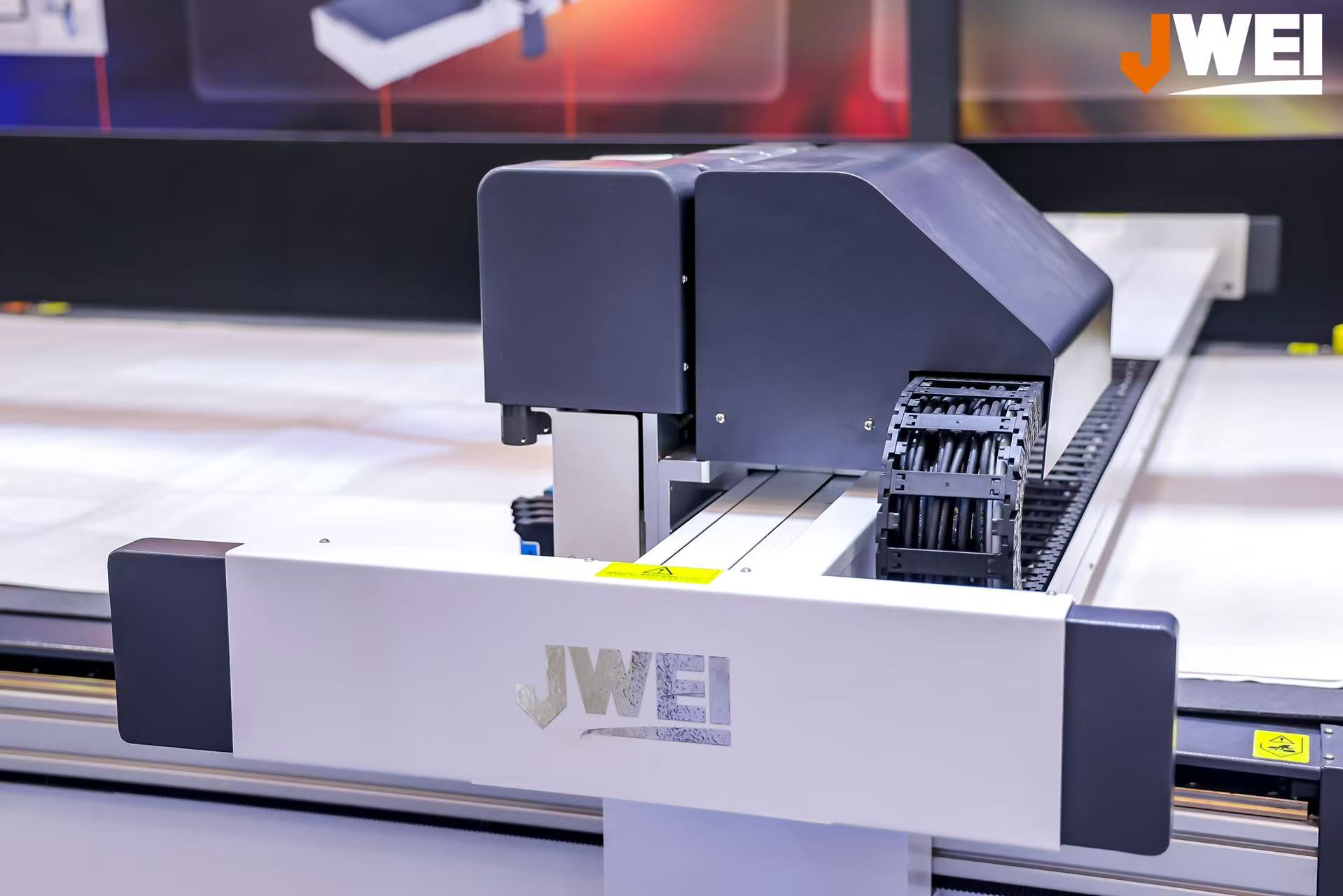

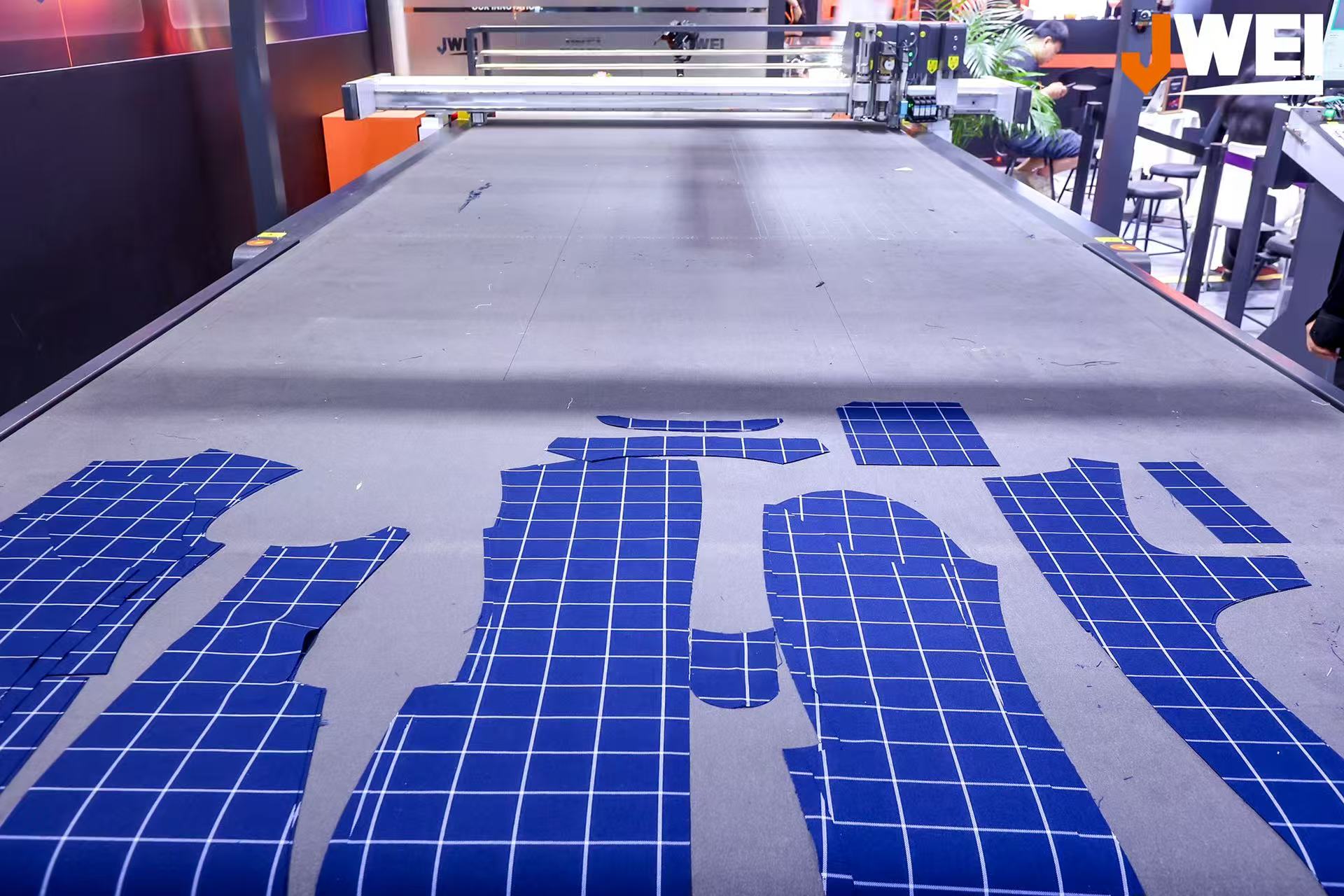

场地实拍
