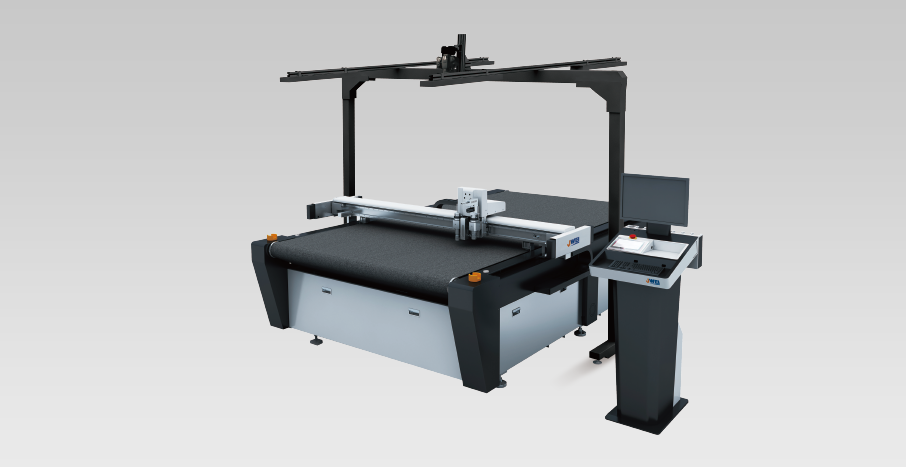

CB03II系列数码印花裁剪机

CB03Ⅱ系列数码印花裁剪机是一款专为多样化数码印花材料设计的先进设备，它兼容性强，适用于裁切各类针织、梭织及特殊材料如丝绸、纯棉等。该机型通过引入航空级蜂窝铝板、多功能刀头（包括高速飞刀和旋转冲针等）、以及自主开发的数码印花抠图寻边切割系统，大幅提升了生产效率和裁剪精度。安全防护措施和工具快换功能进一步确保了操作的便捷性与安全性。CB03Ⅱ系列数码印花裁剪机适用于制作T恤、卫衣、床上用品等多种产品，满足快速变化的市场需求。

Contact Us

产品应用场景

CB03 Ⅱ -2516-RM 数码印花智能一体化裁切解决方案，兼容材料广，可裁切多种纺织、皮质类数码印花材料。

皮衣印花

皮裙印花

手提包印花

收纳包印花

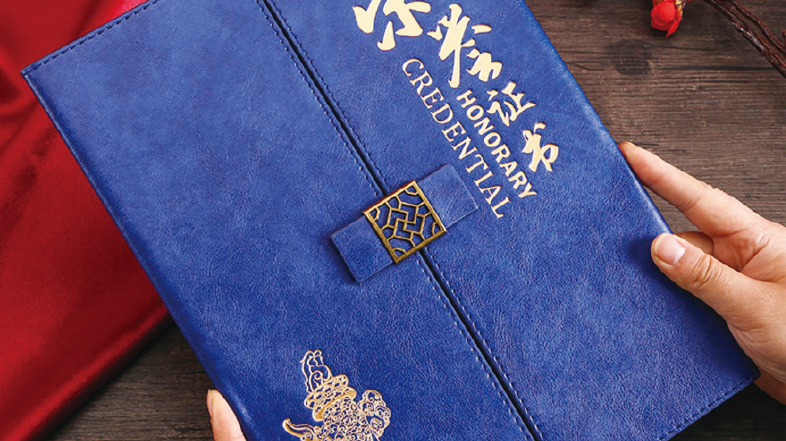

证件套印花

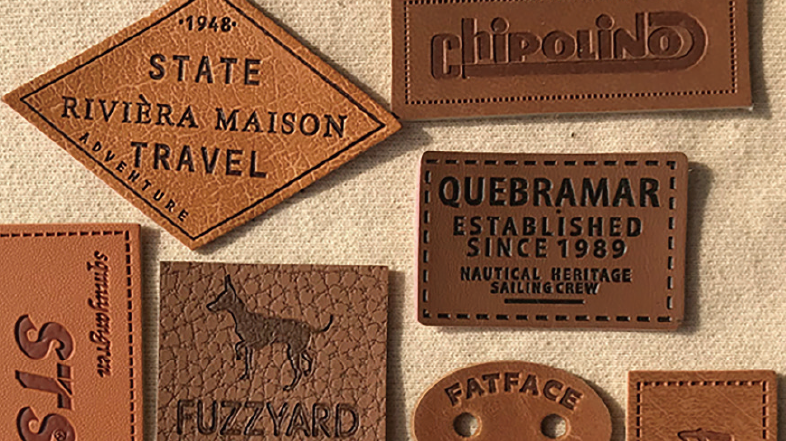

标贴印花

切割视频

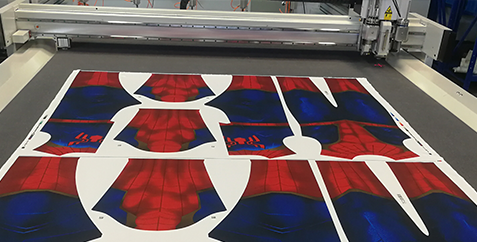

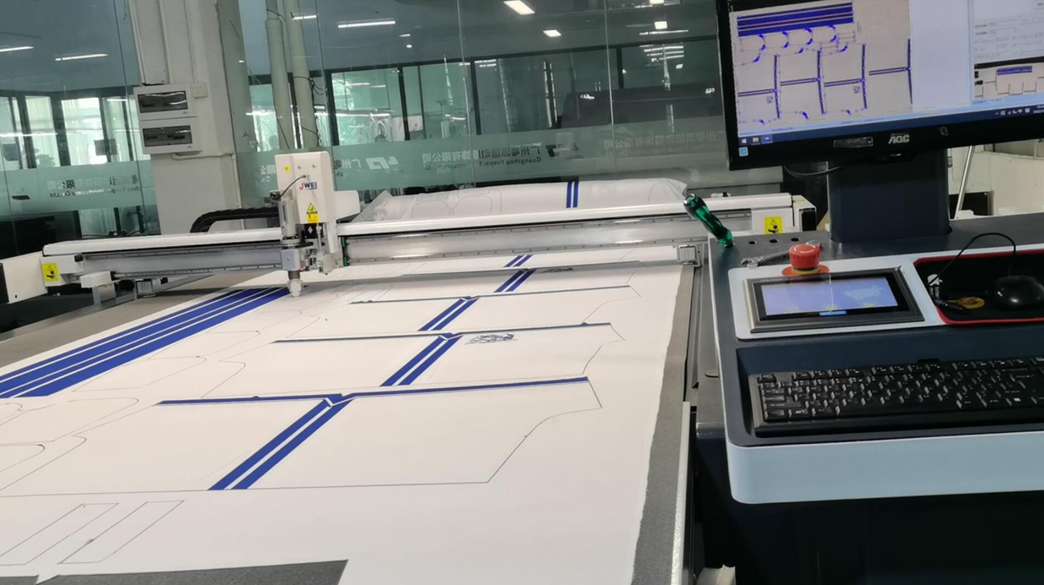

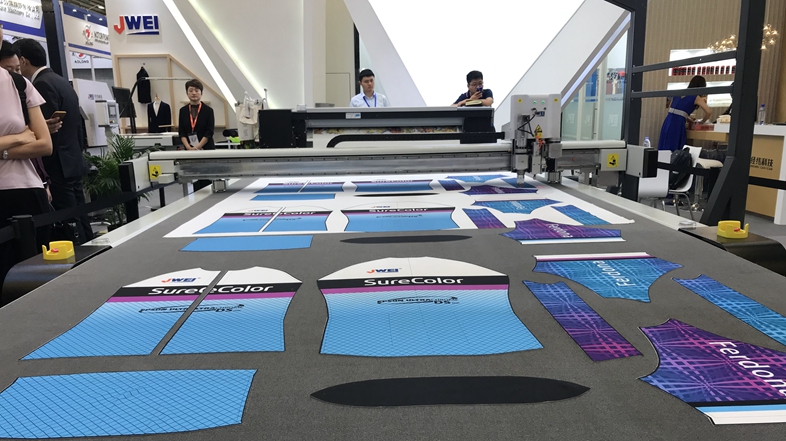

经纬服装智能裁剪机裁剪数码印花运动服演示（客户场地实拍）

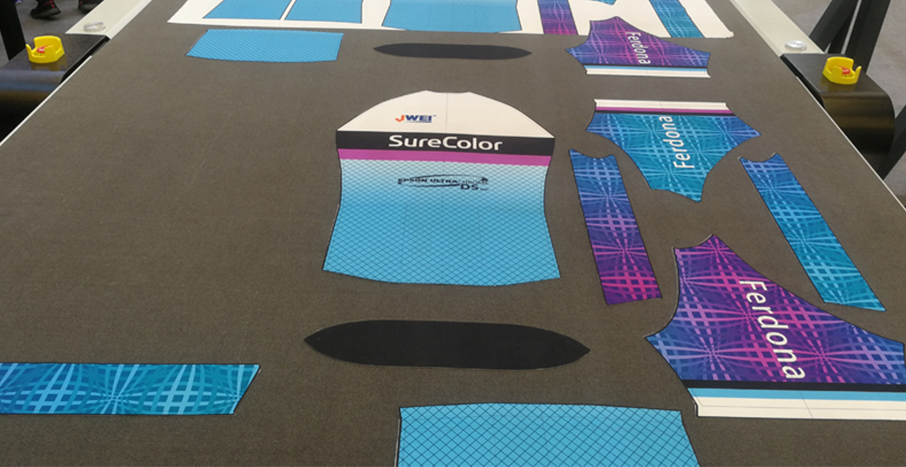

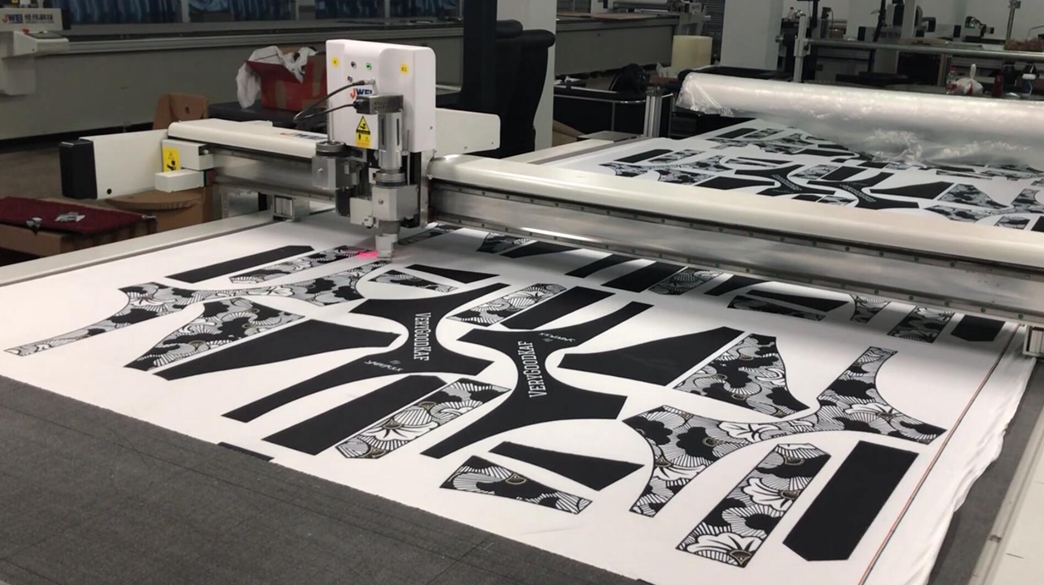

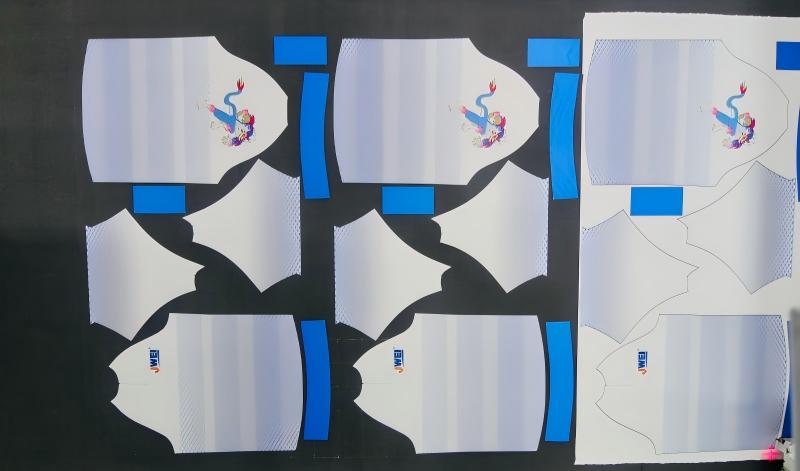

数码印花针织面料比基尼裁剪过程

优势特点

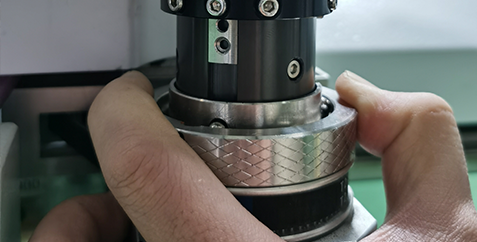

工具快换功能

告别传统螺纹式工具锁紧方式，标配最新设计工具快换锁紧方式，一键按压快捷拆卸安装工具，操作更加便捷，提高生产效率，杜绝螺纹式锁紧方式容易自动松动的弊端。

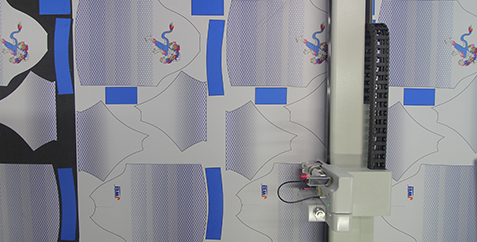

数码印花抠图寻边切割系统

经纬自主开发整套CAD软件，包含视觉识别，视觉裁切模块，具备自主识别轮廓，自动套图，自动套版，自主绘图生成裁切模板功能，轻松解决复杂材料裁剪时的高难度铺布。

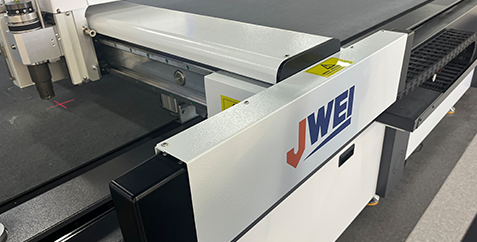

安全防护

安全防撞设计简洁大方，内建红外线光栅装置，反应灵敏，为操作人员的人身安全、机器的安全运行保驾护航。

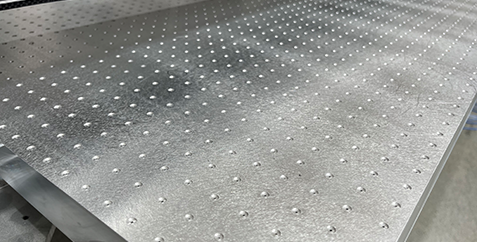

航空用蜂窝铝板

行业内首家采用航天航空蜂窝铝板：坚固、耐候、平整度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅。可选分区吸风，超劲风、强吸力。

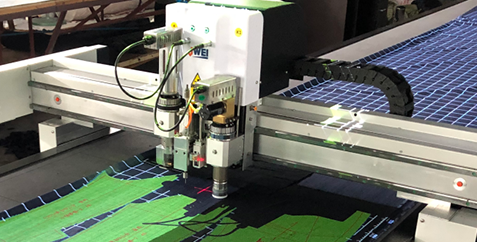

双刀座机头（组合配置介绍）

该配置组合主要应用于常规基础裁切，适宜飞刀高速裁切最大厚度4mm面料,独立冲剪口高速冲一字剪口/V字剪口，旋转冲针/冲孔用于收省开袋定位等。

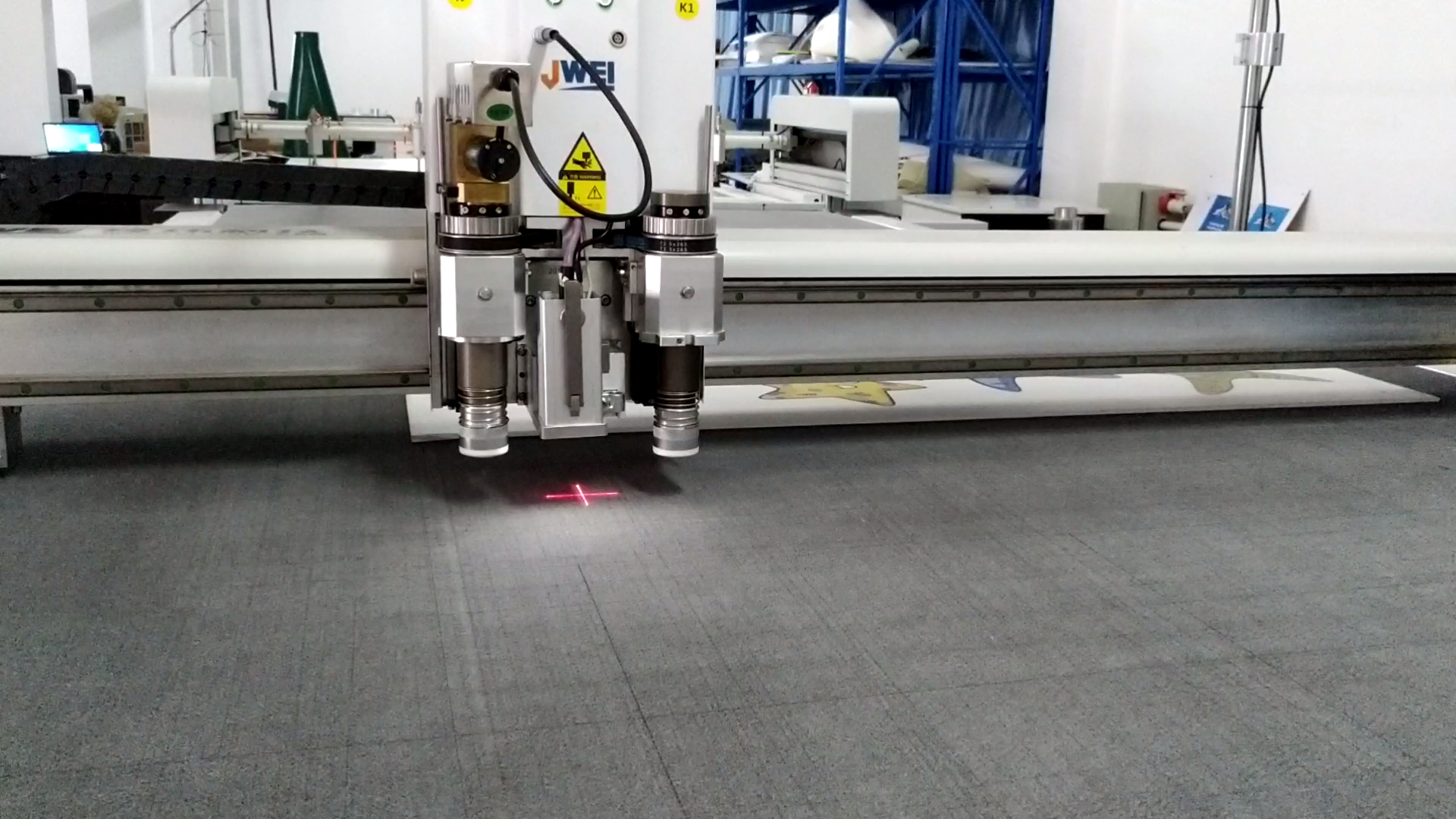

双刀座机头

该配置组合适用于需要配合1mm震动工具裁切剪口，飞刀高速切割单层印花纺织品，也可以单独使用1mm震动工具高速裁切皮革印花等不适合飞刀裁切的材料。

多种工具

飞刀工具

飞刀工具

配备特质钨钢硬化圆刀片，轻松应对各种针织与梭织面料的裁剪，速度快，切边光滑整齐，轻薄透气材料的裁剪不再困难。

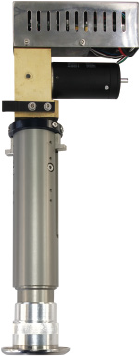

旋转冲针工具模块

旋转冲针工具模块

独立旋转冲针/冲孔工具，可以互换安装冲针或者2mm空心冲孔，主要用于服装收省定位以及挖袋定位使用，裁切直接完成定位，避免后期人工定位，减少工序，提高效率。

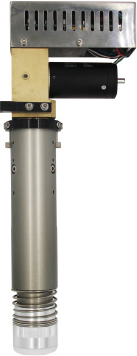

独立冲剪口工具

独立冲剪口工具

快速在面料上冲出所需剪口，有V型与一字型冲孔刀片可选，冲孔效率比竞品快1/4左右。

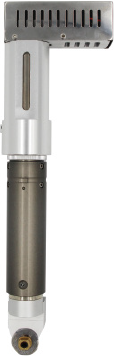

5mm震动刀工具

5mm震动刀工具

内置瑞士进口微电机，最高转速可达7000RPM，轻松应对各种面料的裁剪需求，利用过切补偿功能可有效减少剪口或特殊边角的过切现象，多种角度的刀片选择，实现各种面料的最佳裁剪。
1mm转震动刀工具

1mm转震动刀工具

内置瑞士进口微电机，最高转速可达18000RPM，切割速度快，主要用于纺织类覆膜高精度裁切，服装内衬覆膜高精度裁切，皮革仿皮等高速度裁切等。

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

参数型号	CB03II-2516-RM	CB03II-2518-RM
有效切割尺寸	2500mm*1600mm	2500mm*1800mm
整机尺寸	3571mm2504mm1325mm	3571mm2704mm1325mm

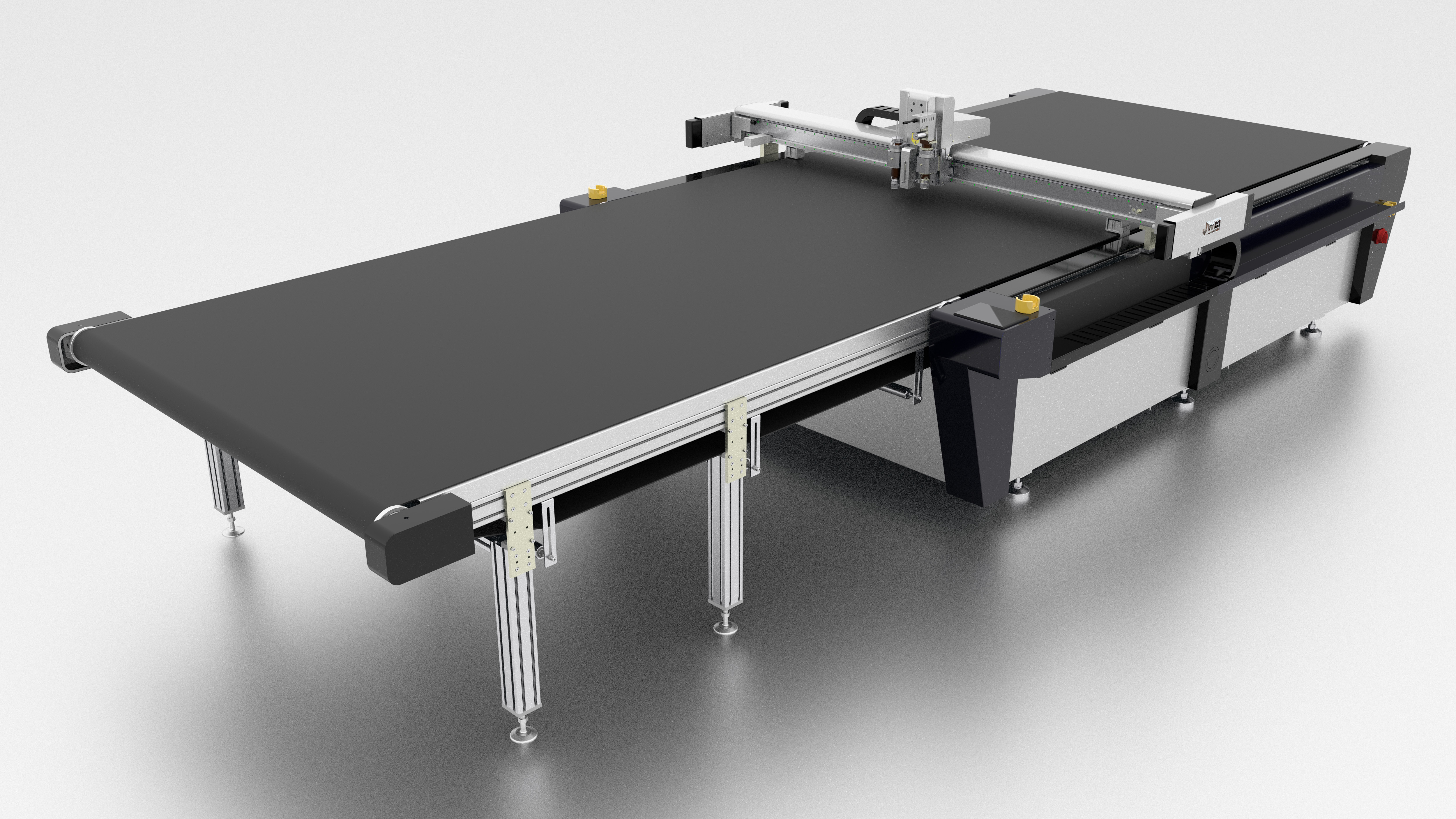

收料架	CB03-2516RM收料架模块
整机功率	9.5KW
毛毡	4mm毛毡
双刀座刀头	可简易更换不同工具头，具备裁切、剪口、定位针功能
可配置工具	飞刀工具，1mm18000转震动工具，5mm震动工具，独立冲剪口工具（一字剪口，V字剪口），旋转冲针/冲孔工具，气动笔工具。
最大平移速度	1800mm/s
最大裁切速度	1500mm/s （不同材料，速度有所不同）
重复精度	±0.05mm
裁切材料	针织、梭织、皮毛（如羊剪绒）牛津布、帆布、海绵、仿皮、棉麻料、混纺布料各类服装、箱包、沙发面料及地毯织物
材料固定方式	真空吸附
网络传输距离	≤ 350米
传动系统	高精度电机、直线导轨、同步带
操作面板	中英文液晶触摸屏
数据格式	PLT、HPGL、NC、AAMA、DXF、XML、PDF
额定电压	AC 380V±10%

Download

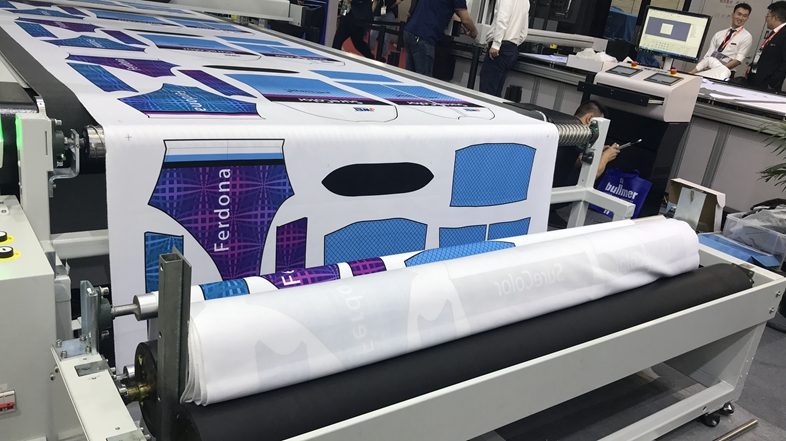

场地实拍
