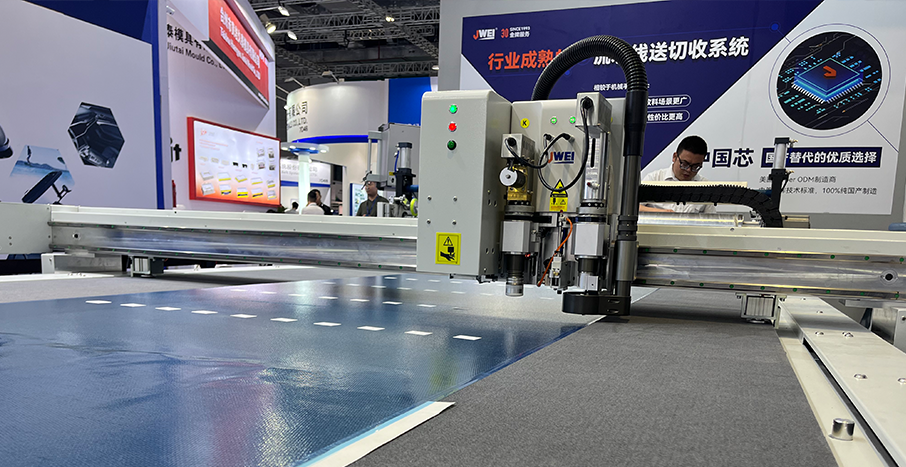

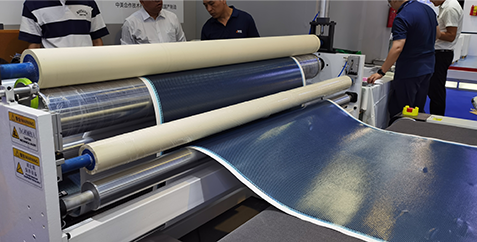

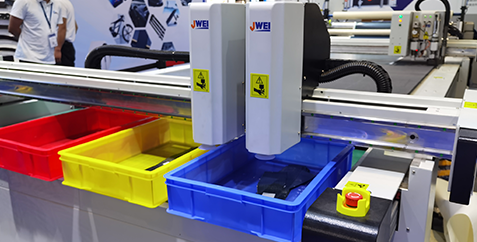

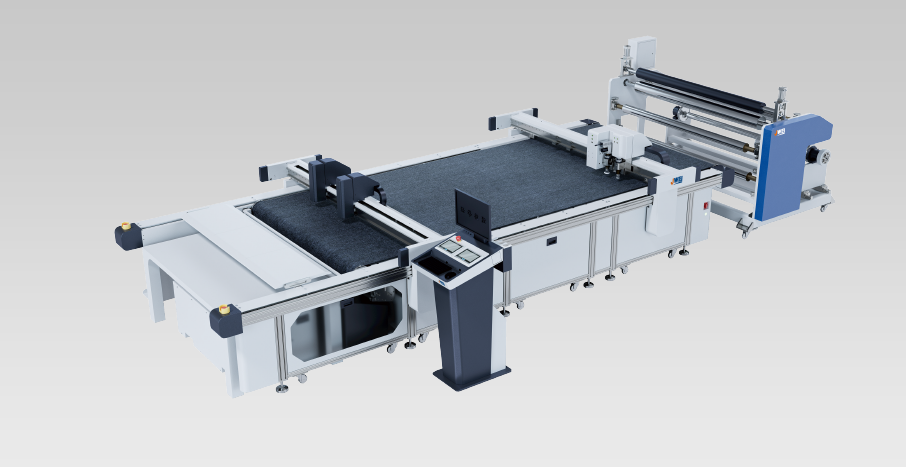

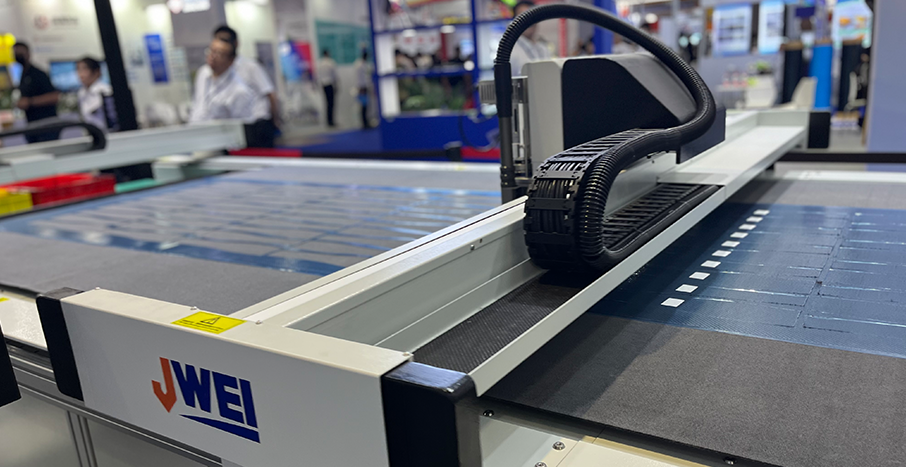

在复合材料加工领域，精确、高效的裁切工艺对于提高产品质量和生产效率至关重要。为了满足这一需求，我们推出了CBD08系列复材送切收自动化裁切流水线，旨在为客户提供一套完整的送、切、收一体化解决方案。该方案带有自动纠偏、自动张力检测、控制功能，可精准的把裁切材料送至切割工作台，同时具有高性能运动控制系统可适配不同切割工具，从而去满足不同材料的裁切需求，其自动打标系统可让你快速识别切割样片，龙门式自动收料模块，大小样片均能快速收料。
以下参数本公司保留最终解释权，如有变动，恕不另行通知。
型号 | CBD08-3516-PM |
有效切割面积 | 1750mm×1600mm |
收料区域 | 1750mm×1600mm |

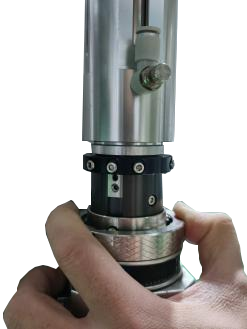

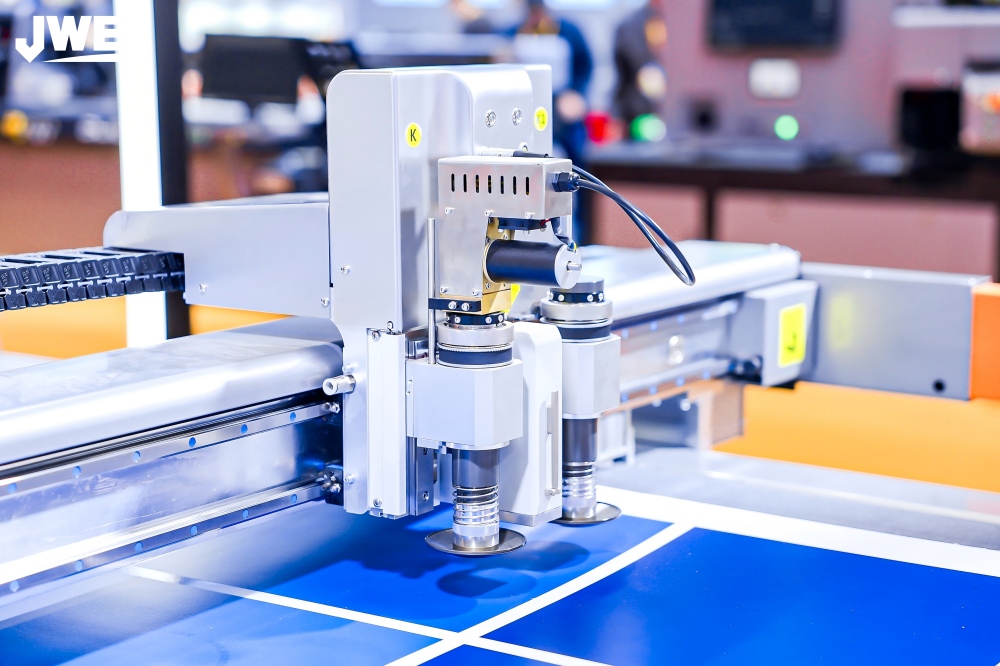

多功能机头 | 双工具固定孔位，绘图笔孔位，激光定位笔，自动标签模块 |
标准 | 电动振动工具，拖刀，自动送料设有卷筒纸边缘控制和张力控制、自动收料平台 |
选配 | 电动振动工具，超声波切割工具，开槽工具，其他经纬工具 |
最大裁切速度 | 1500mm/s （不同材料，速度有所不同） |
最大裁切厚度 | 50mm（厚度上限根据具体材料而定） |
加工节拍 | 60s（根据不同图形而定） |

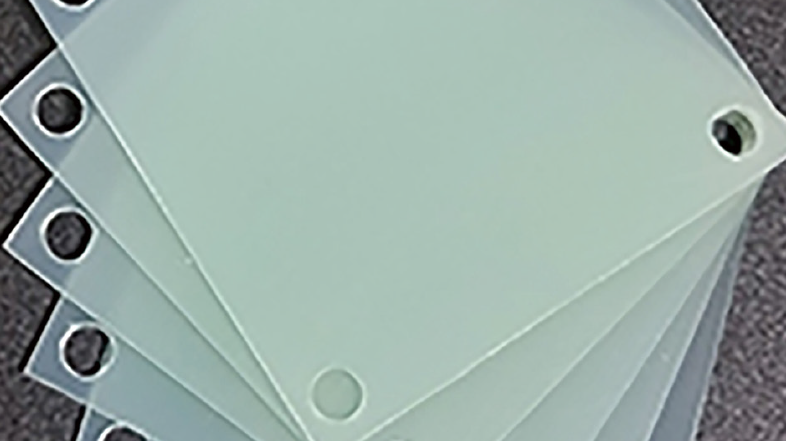

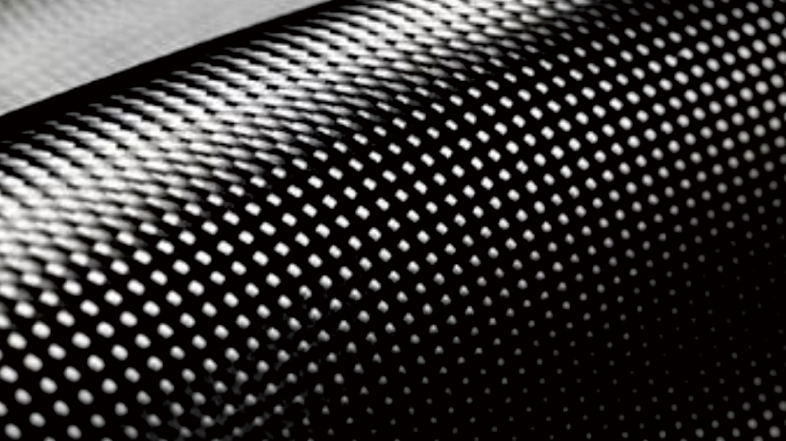

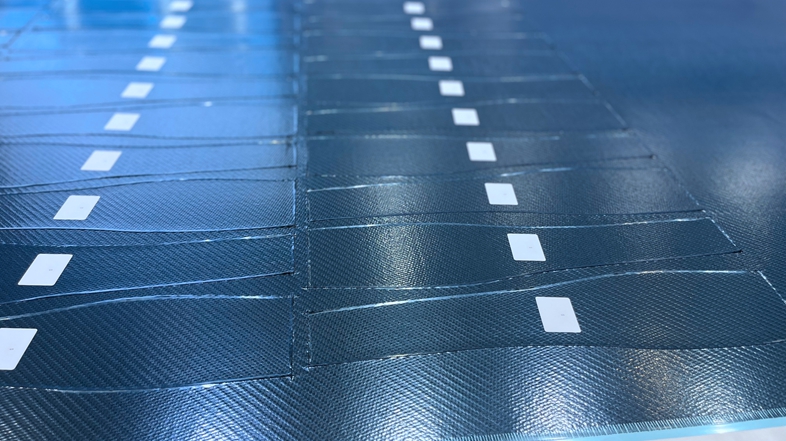

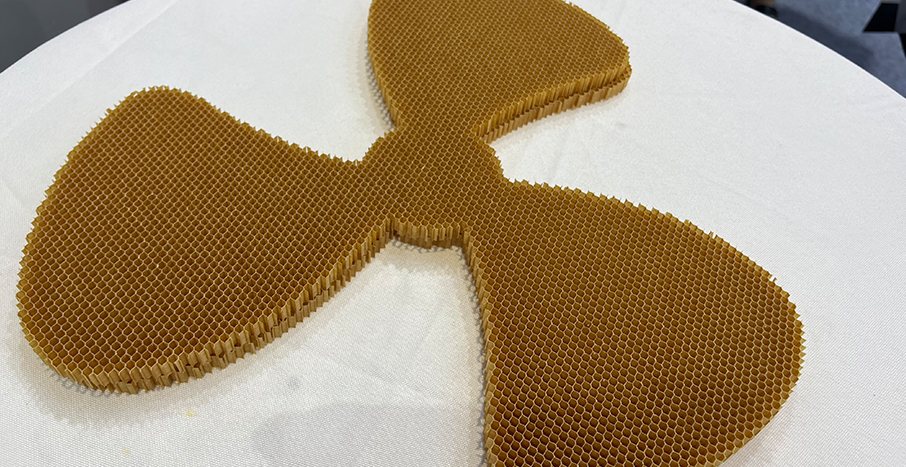

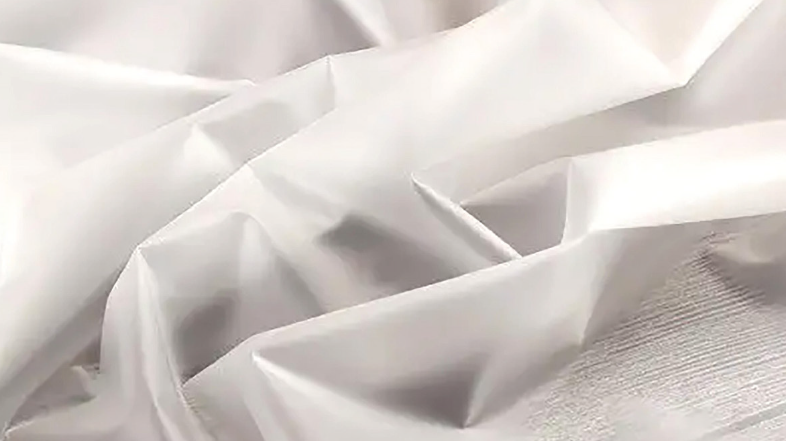

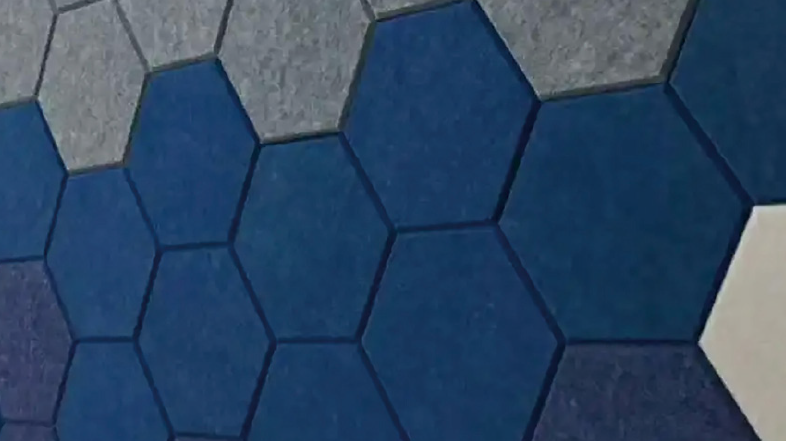

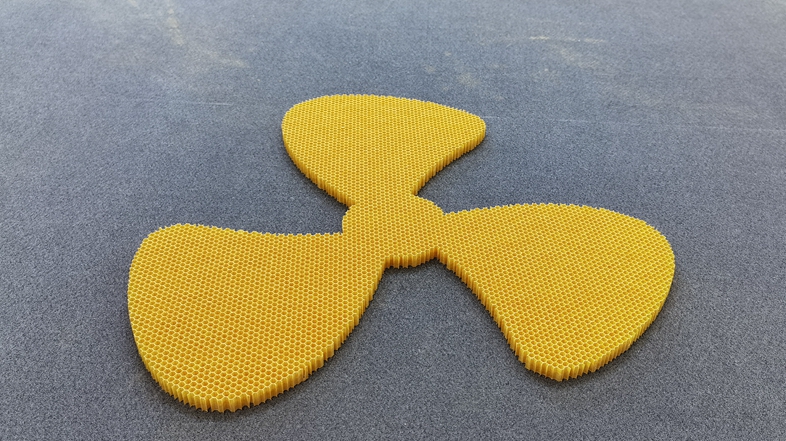

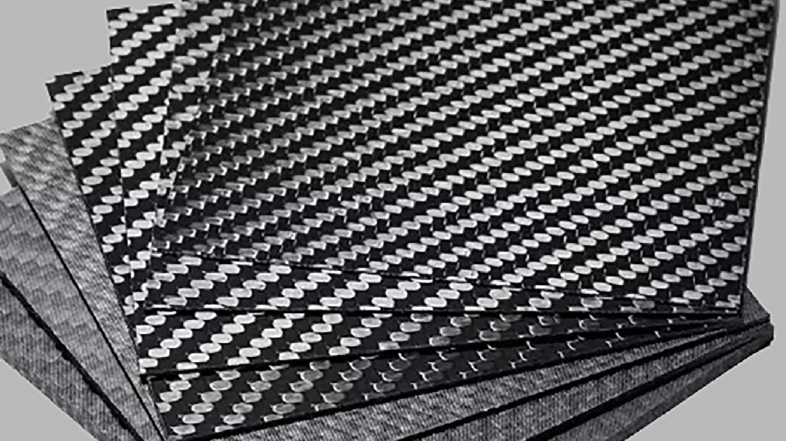

裁切材料 | 碳纤维、碳纤维预浸料、玻璃纤维、芳纶蜂窝、橡胶、垫片、工业纺织品、其他中密度非金属复合材料 |
重复精度 | ±0.1mm |
传输端口 | 以太网口 |
传动系统 | 高精度伺服系统，直线导轨，同步带 |
机器框架 | 可拆式框架 |
整机功率 | 19kW |
额定电压 | AC 3 phase 380V±10%, 50/60Hz |
整机尺寸 | 5610mm×3150mm×1280mm 7470mm×3150mm×1280mm 含送料装置 |
