CB03II系列气凝胶切割机

气凝胶裁切机，在业内亦被广泛称为防火保温罩切割机或气凝胶防火隔热垫切割机，其设计初衷是为了满足多个行业中对高性能防火隔热材料的高精度裁切需求。在石油化工、保温材料生产、管道线缆、汽车工业、航空航天等多个领域中，这款设备都展现出了卓越的性能和广泛的适用性。

8倍+

相比于人工裁剪，工作效率提升

Contact Us

产品应用场景

主要裁切的材料涵盖了玻纤气凝胶、陶纤气凝胶、预氧丝气凝胶、耐高温头波型气凝胶、气凝胶隔热垫、气凝胶绝热毯、超波气凝胶以及气凝胶防火隔热垫等。这些材料都因其优异的防火、隔热、耐高温等性能而被广泛应用于各种高端制造领域。

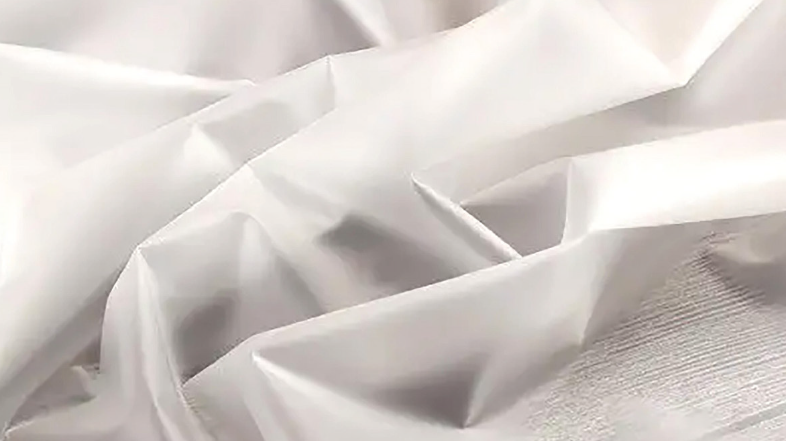

TPU/基膜

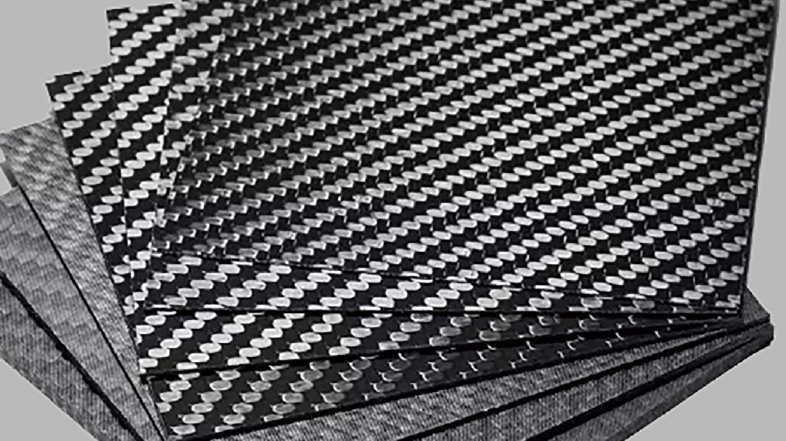

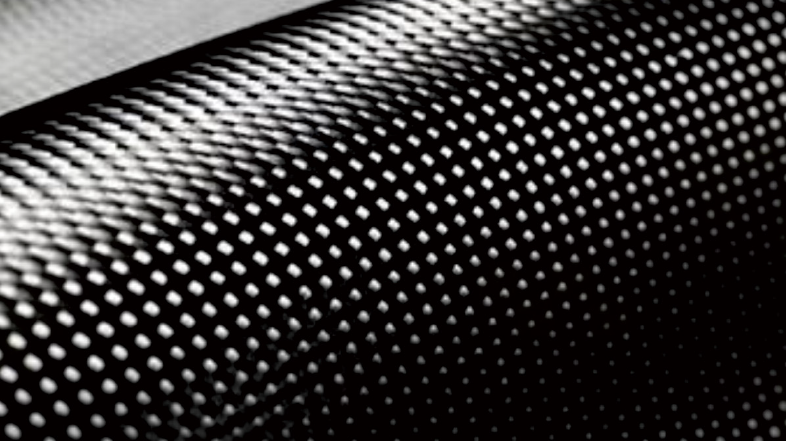

碳纤维/预浸料

碳纤维固化板

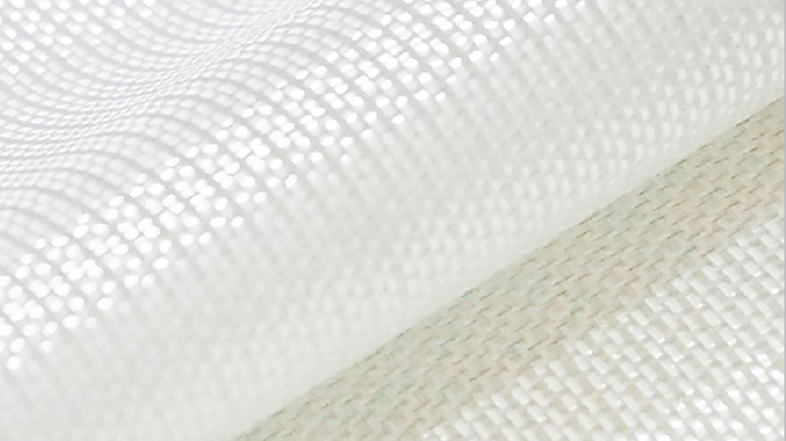

玻璃纤维预浸料/干布

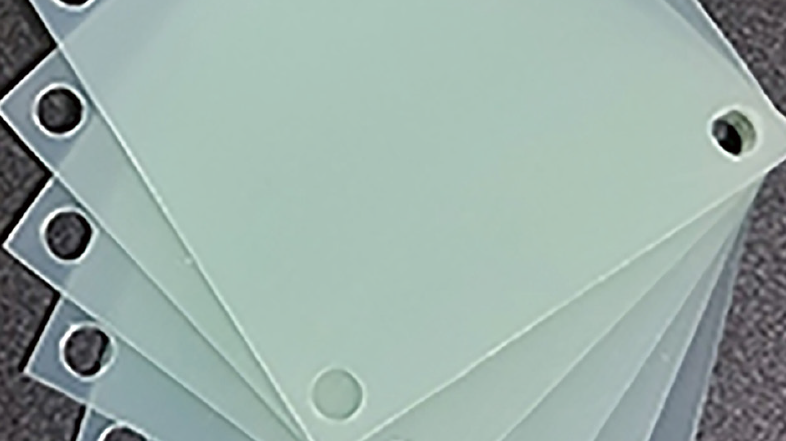

环氧树脂板

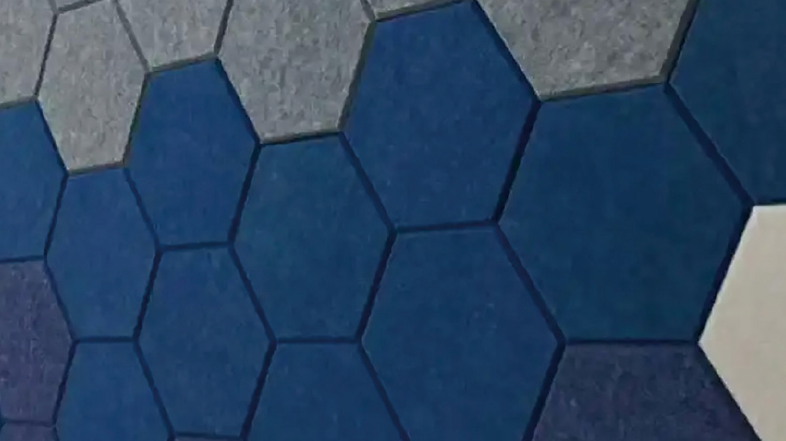

聚酯纤维吸音板

切割视频

优势特点

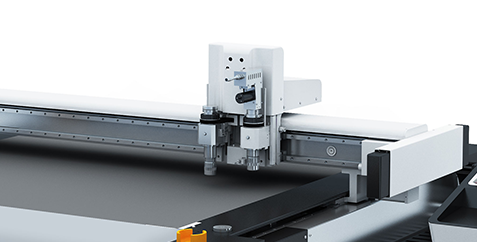

多功能机头

双工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁切、压痕、绘图、镂铣等功能于一体

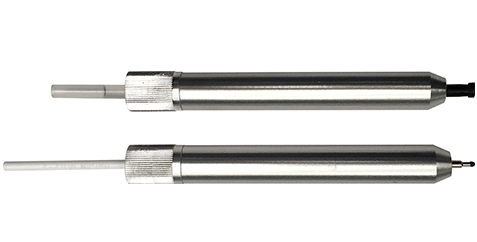

绘图笔

中性笔，油性笔工具各 1 支，可在纸卡类材料上进行绘图，调试产品精度使用

以太网传输端口

数据传输灵活稳定，自动化拓展性更强；可实现远程升级维护，实现局域网内控制机器及调用文件。

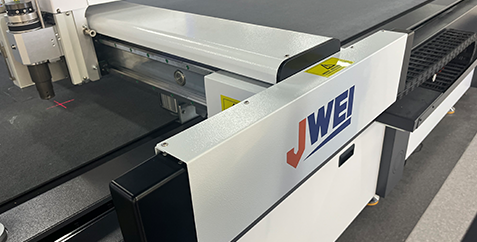

安全防护

安全防撞设计简洁大方，内建红外线光栅装置，反应灵敏，为操作人员的人身安全、机器的安全运行保驾护航。

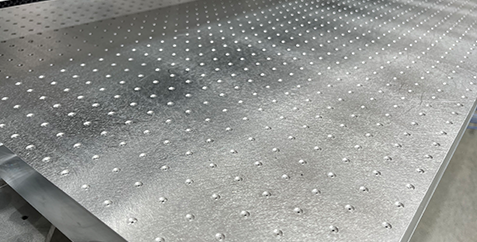

航空用蜂窝铝板+多孔PVC台面

行业内首家采用航天航空蜂窝铝板：坚固、耐候、平整度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅。可选分区吸风，超劲风、强吸力。微孔PVC台面，压痕效果更佳。

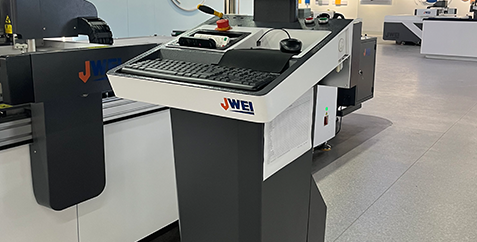

独立操控平台（不含电脑）

集成急停按钮与触摸屏人机界面，界面友好上手快，便于快捷设置各类切割参数；提供PC安装空间。

触摸屏

触摸屏上可视数字化微调和预设存储刀深、刀压；设置各类切割参数，方便控制机器运行。

多种工具

飞刀工具

飞刀工具

内置高频电机，转速可达1000RPM，配备特质钨钢硬化圆刀片，轻松应对各种复合材料的裁剪，速度快，切边光滑整齐，轻薄透气材料的裁剪不再困难。

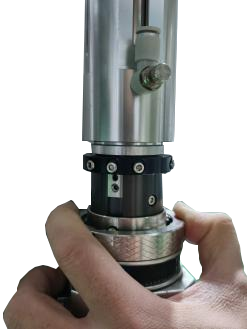

工具快换功能

工具快换功能

告别传统螺纹式工具锁紧方式，标配最新设计工具快换锁紧方式，一键按压快捷拆卸安装工具，操作更加便捷，提高生产效率，杜绝螺纹式锁紧方式容易自动松动的弊端。
震动刀工具

震动刀工具

内置瑞士进口微电机，最高转速可达7000RPM，轻松应对各种复合材料的裁剪需求，利用过切补偿功能可有效减少剪口或特殊边角的过切现象，多种角度的刀片选择，实现各种材料的裁剪。
拖刀工具

拖刀工具

可应对厚度不超过5mm的材料。相对于振动刀，切割速度更快。
半切刀工具

半切刀工具

专门为不干胶、广告喷绘背胶等材料的半穿透切割而设计。配合精密相机定位系统，无论多么复杂的异形图案可轻松切割。
V-CUT开槽工具

V-CUT开槽工具

可实现蜂窝板，KT板等多种类材料0°~120°任意可调开槽需求
高级进口铣刀

高级进口铣刀

进口高性能铣刀工具：350W低功耗，转速高达20000RPM，轻松镂铣厚达20mm的碳纤维板、铝塑板、ABS、密度板、薄铝板等材料。

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

型号	CB03Ⅱ-2516-RM
多功能机头	双工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁切、镂铣、开槽等功能于一体
工具配置	电动振动切割工具、飞刀工具、铣刀工具、拖刀工具、开槽工具等
安全装置	采用红外线感应，反应灵敏、安全可靠
最大裁切速度	1500mm/s（根据不同裁切材料）
最大裁切厚度	50mm（根据不同裁切材料可进行定制）
重复精度	±0.05mm
裁切材料	碳纤维/预浸料、TPU/基膜、碳纤维固化板、玻璃纤维预浸料/干布、环氧树脂板、聚酯纤维吸音板、PE膜/胶膜、膜/夹网布、玻纤/XPE、石墨/石棉/橡胶等等
材料固定方式	真空吸附
伺服分辨率	±0.01mm
传输方式	以太网口
传动系统	高级伺服系统、进口直线导轨、同步带、丝杠
额定功率	9.5kW
额定电压	380V±10%
最大裁切尺寸	2500mm×1600mm
整机尺寸	3571mm×2504mm×1325mm

Download

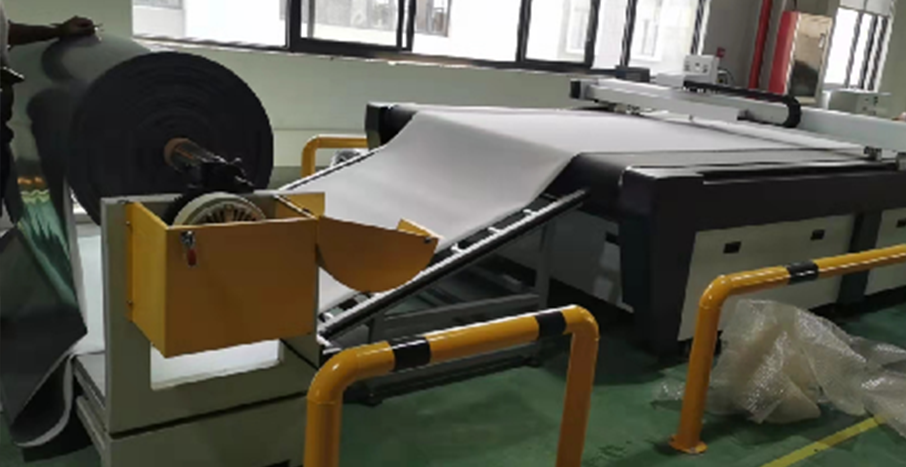

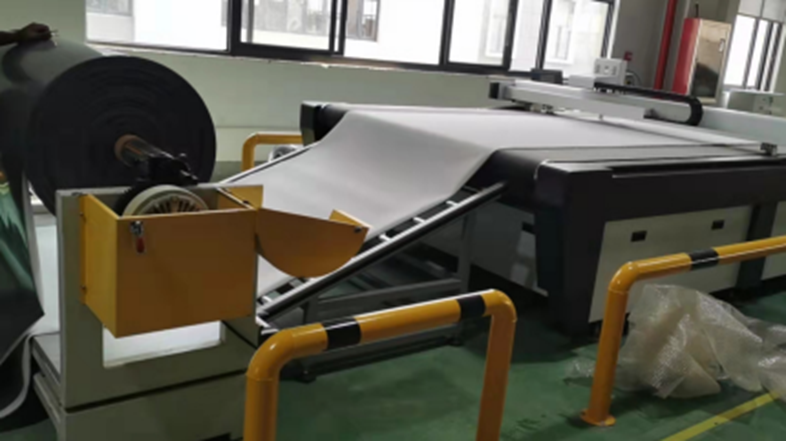

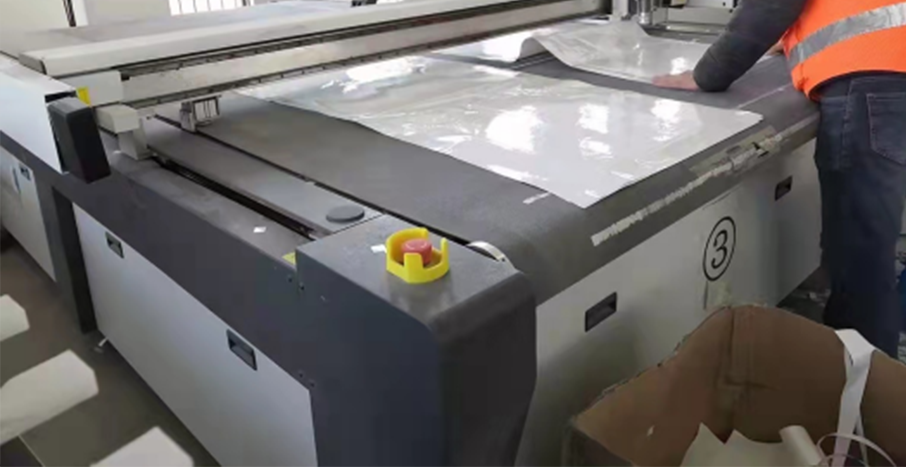

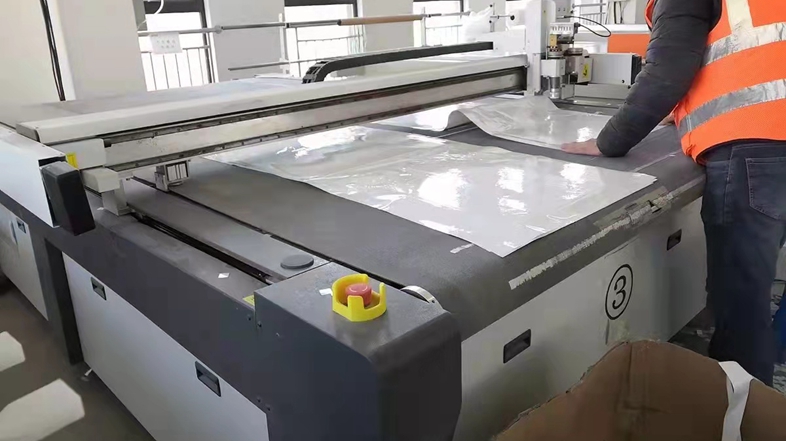

场地实拍
