CB03E系彩印包装割样机 - 03系列

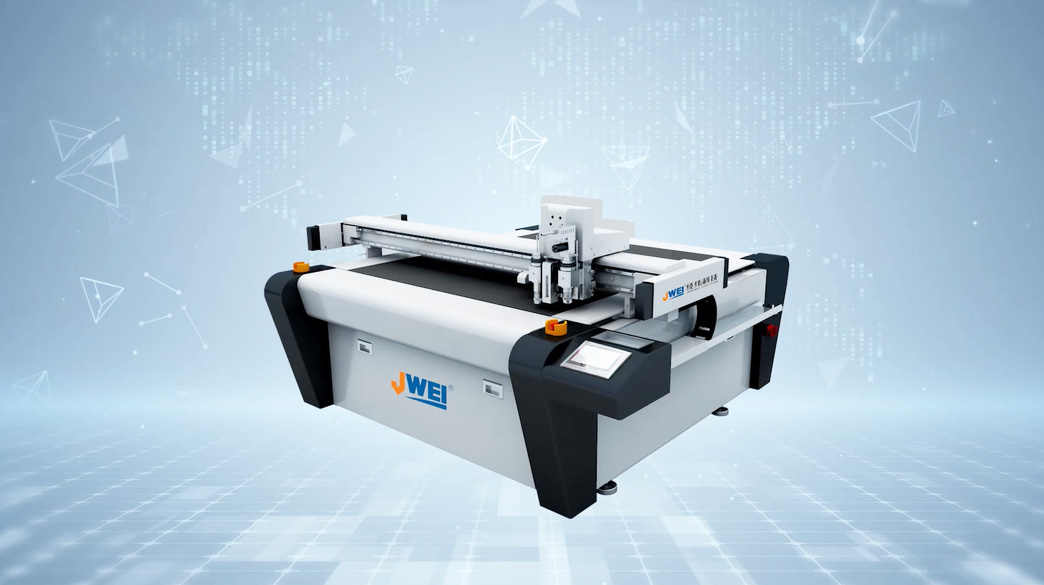

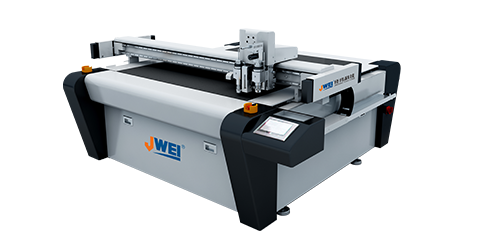

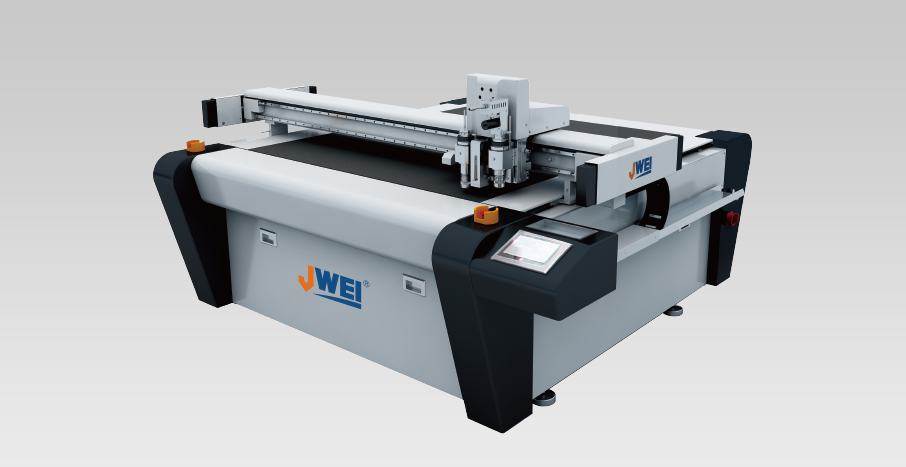

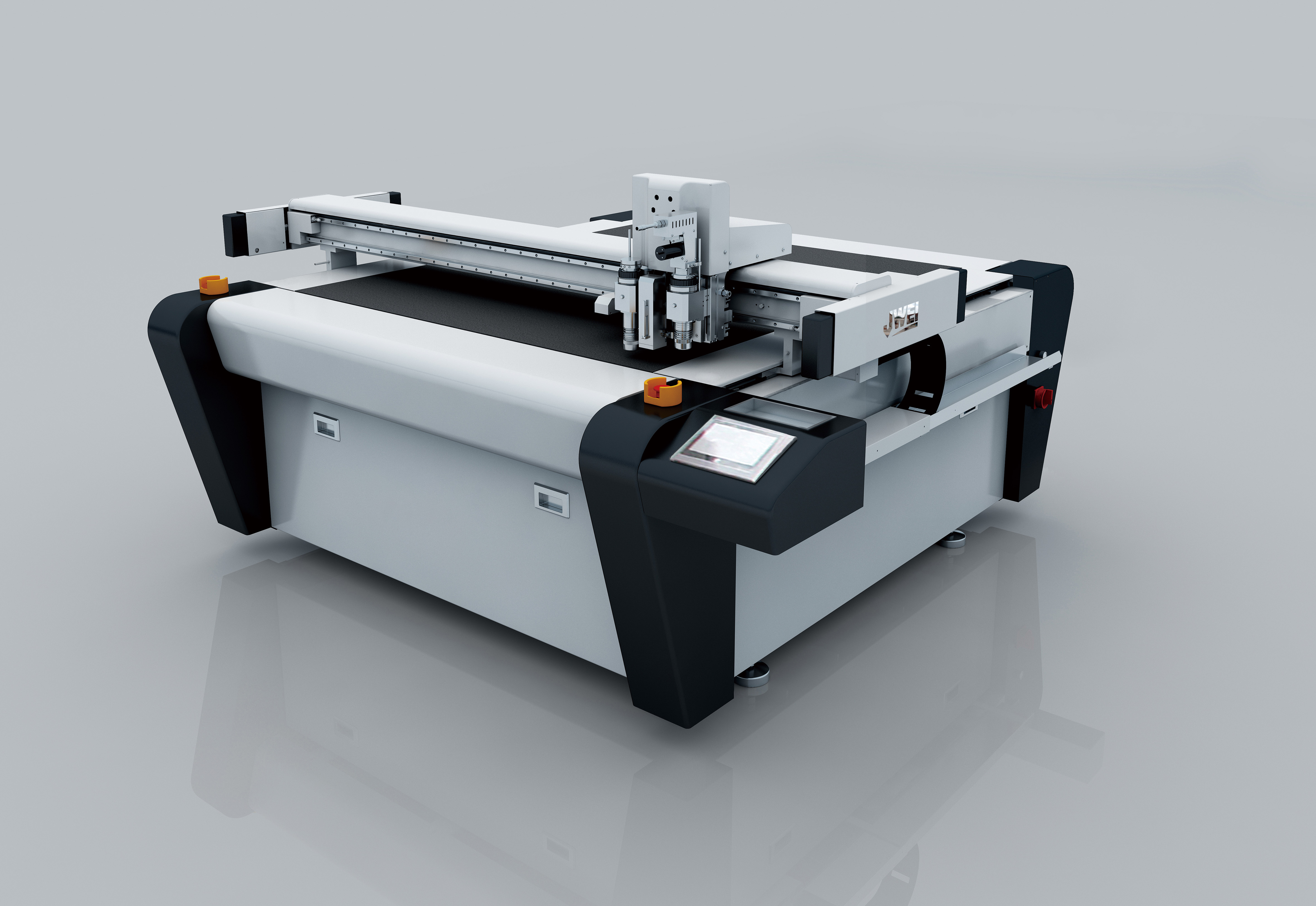

CB03E系彩印包装割样机

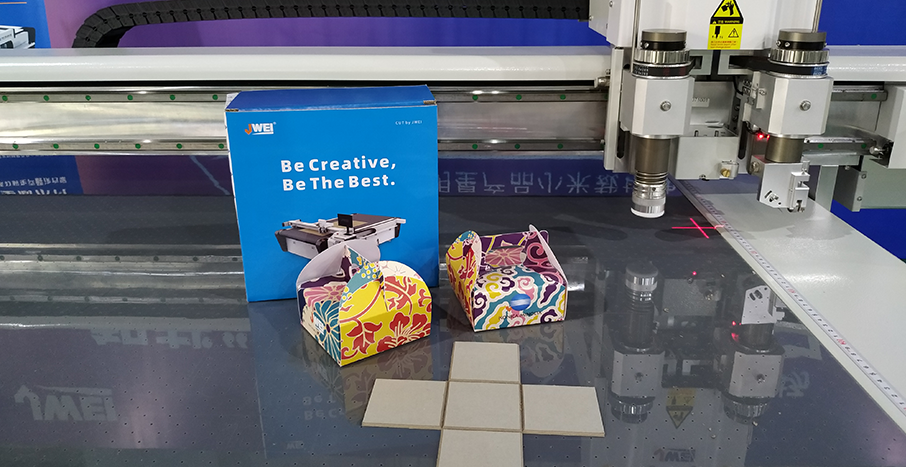

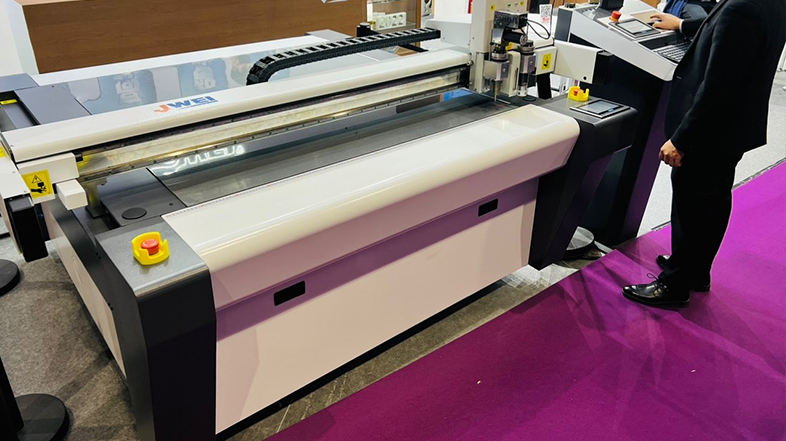

CB03E系彩印包装割样机用于打样及小批量生产无需刀模，节省开刀模和管理刀模成本，不需要储存场地，数字化仓储管，采用可更换工具模式，选配合适的工具可快速精确的实现对各类材料的智能裁切，具有自动巡边正切、背切功能，可以自动扫描材料边缘，进行定位裁切。机器与操作面板合二为一，节省空间。

1个人工

打样免刀模，订单实时交付，操作减少

Contact Us

产品应用场景

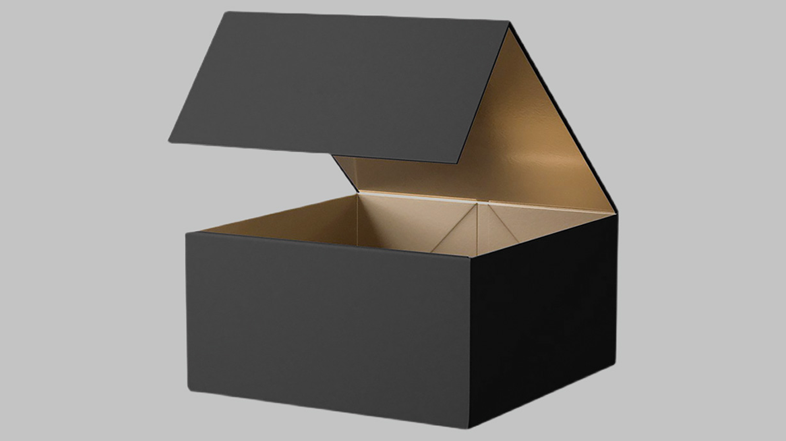

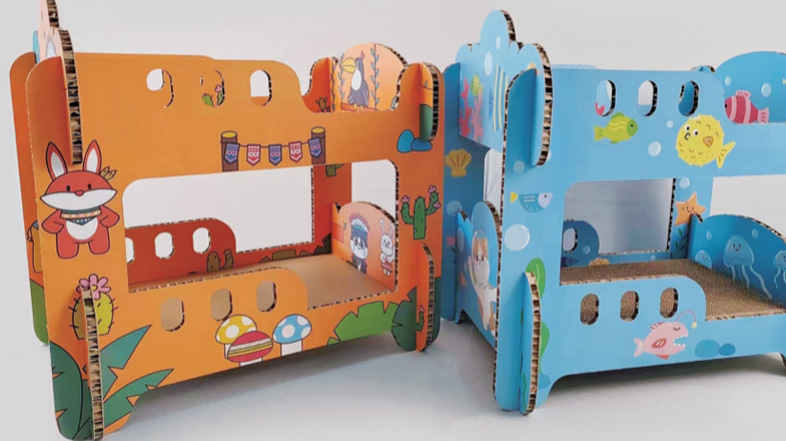

CB03E系彩印包装割样机主要应用于卡纸、灰板、瓦楞、蜂窝、EPE泡棉、中空板、PVC板等材料的切割，可快速完成卡盒、礼盒、彩盒、瓦楞工艺品、包装内衬、PVC塑料盒、集装箱等盒型的制作。

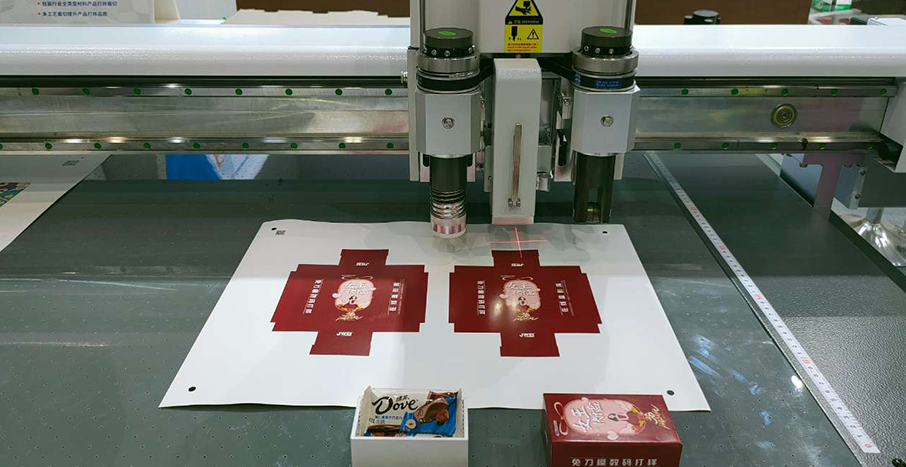

卡纸

灰板

瓦楞 / 蜂窝

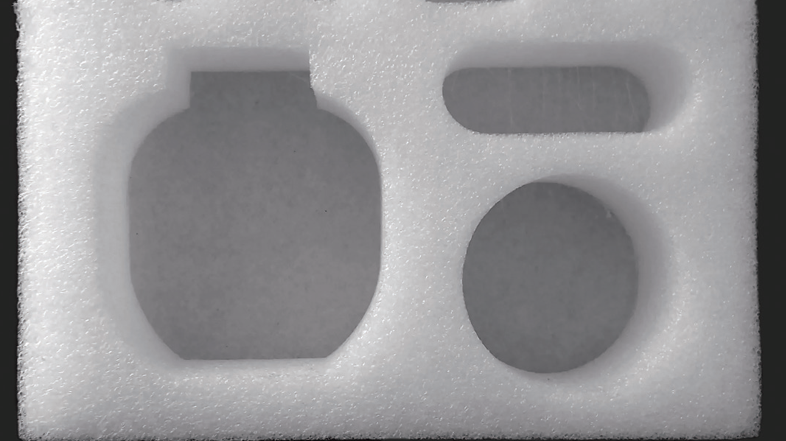

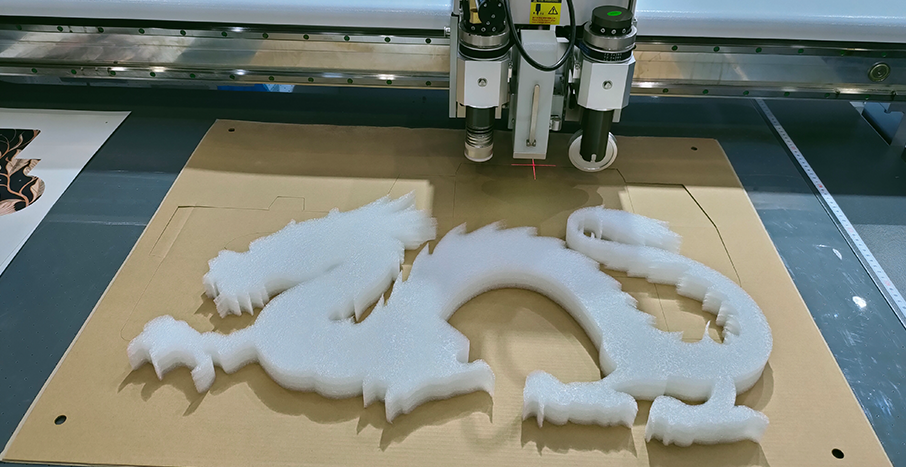

EPE 泡棉

中空板

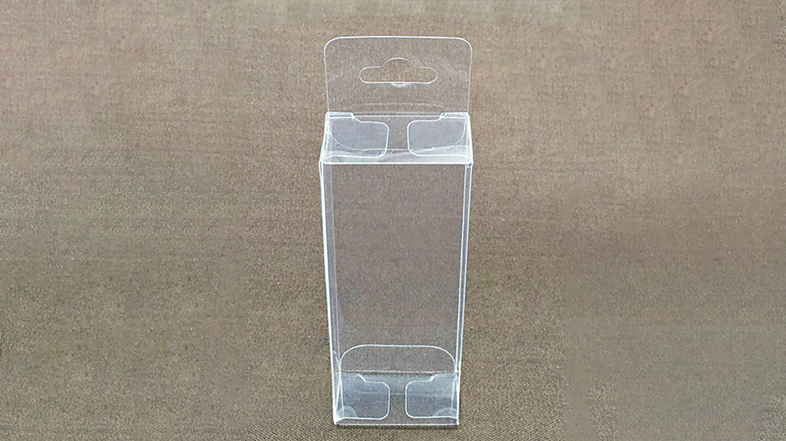

PVC 板

切割视频

CB03E-1113功能特点及应用介绍视频

优势特点

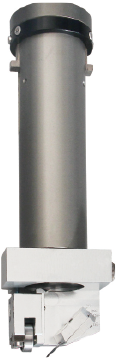

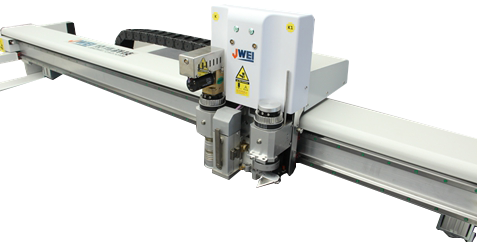

智能裁切机头

采用可更换工具模式，选配合适的工具可快速，精确的实现对各类材料的智能裁切

JWPS 盒型库软件

盒型尺寸可定制化、盒型效果 3D 演示、快速导，入切割文件。

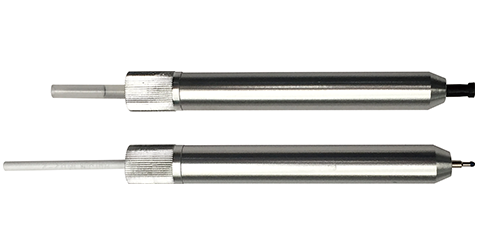

绘图笔

中性笔，油性笔工具各1支，可在纸卡类材料上进行绘图，调试产品精度使用

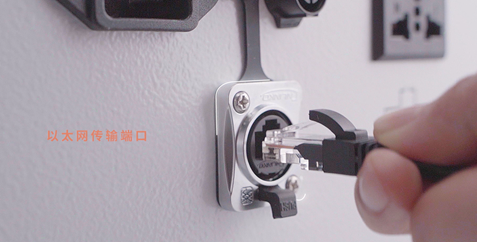

以太网传输端口

数据传输灵活稳定，自动化拓展性更强；可实现远程升级维护，实现局域网内控制机器及调用文件

集成电路控制器

控制器为高性能集成电路控制器（非电脑主板插卡），可与任一普通电脑（含笔记本）连接，不需专门另配高配电脑；发生电脑故障可方便的更换普通电脑来操作设备，完全排除因电脑环节故障

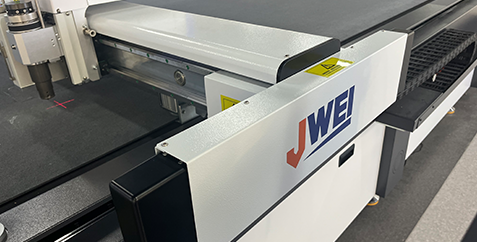

安全防护

安全防撞设计简洁大方，内建红外线光栅装置，反应灵敏，为操作人员的人身安全、机器的安全运行保驾护航

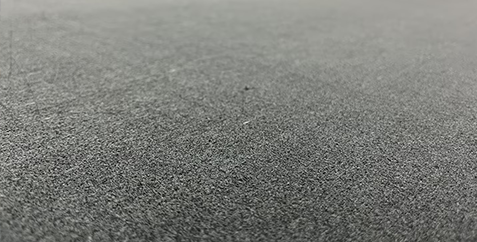

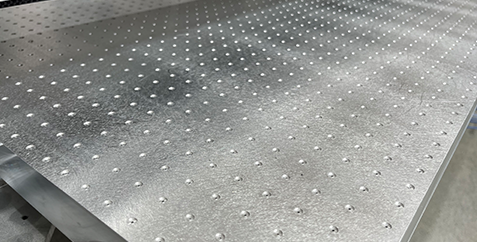

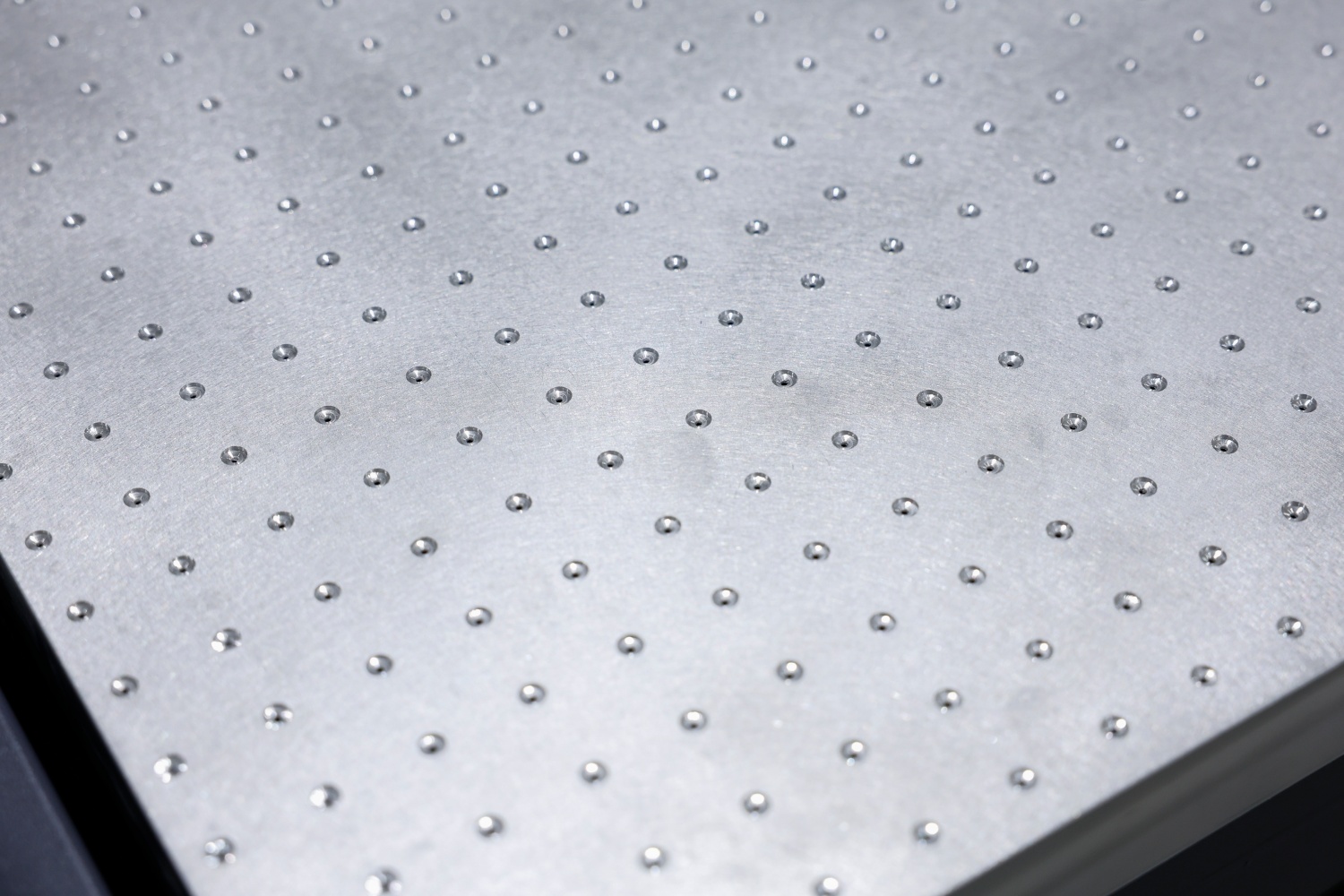

航空用蜂窝铝板+多孔PVC台面

行业内首家采用航天航空蜂窝铝板：坚固、耐候、平整度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅。可选分区吸风，超劲风、强吸力。微孔PVC台面，压痕效果更佳

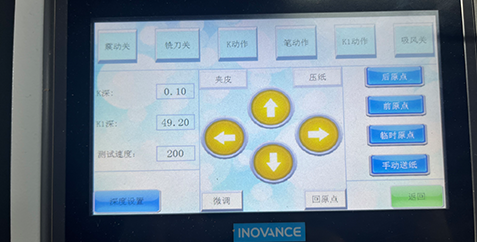

触摸屏

触摸屏上可视数字化微调和预设存储刀深、刀压；设置各类切割参数，方便控制机器运行

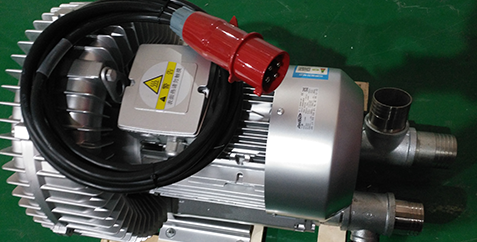

气泵模块

强力的真空吸风气泵模块，让材料牢牢固定在平台，通过运动控制系统，进行个性化产品加工

激光定位模块

双光标定位模块，让印刷产品通过手动两点定位方式，也能快速精准定位裁切

平台检测

通过平台检测模块，自动传感检测平台平整数据，反馈至控制中心进行平台精度补偿，实现平面度高度一致

多种工具

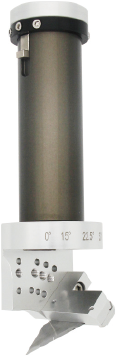

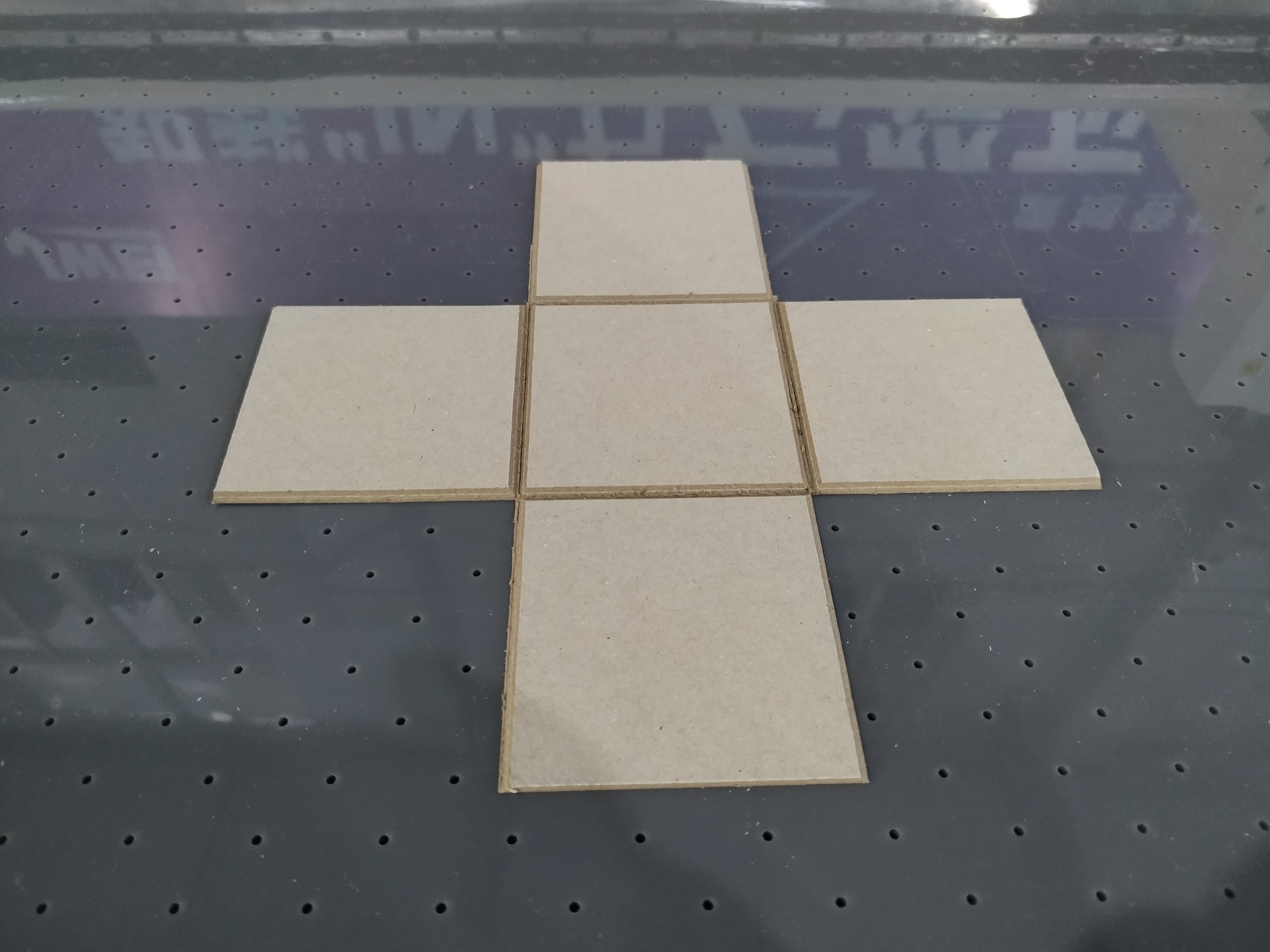

灰板开槽工具

灰板开槽工具

专为灰板开槽而设，多角度可调：0°~135°任意可调
卡纸开槽工具

卡纸开槽工具

专为卡纸开槽而设，自适应台面，防切透设计功能，可轻松实现卡纸高精度开槽需求

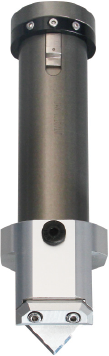

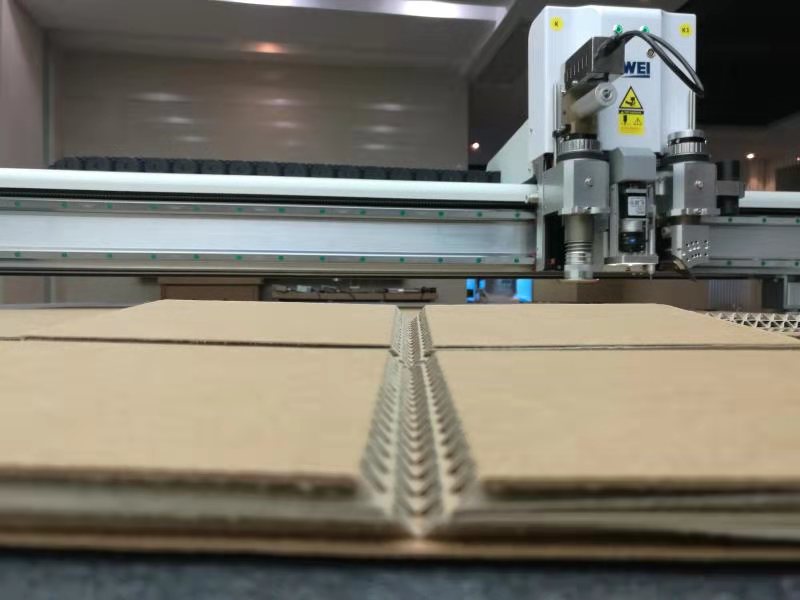

V-CUT开槽工具

V-CUT开槽工具

可实现蜂窝板，KT板等多种类材料0°~120°任意可调开槽需求
相框开槽工具

相框开槽工具

90度固定式开槽，专为相框，柔板，消音板等材料进行90度角开槽
半切刀工具

半切刀工具

专门为不干胶、广告喷绘背胶等材料的半穿透切割而设计。配合精密相机定位系统，无论多么复杂的异形图案可轻松切割。
5MM震动工具

5MM震动工具

泡棉振动切割工具，拥有2mm振动行程，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡材料的裁切。
相机定位系统

相机定位系统

印刷类材料，通过相机定位系统，快速精准定位裁切，通过集成的QR任务分类模块，可小批量性进行不同批次产品的自动化调图生产

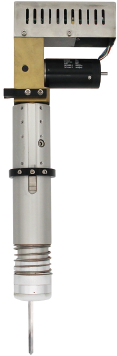

高频电动振动刀

高频电动振动刀

内置高频Maxon电机，转速可达13000RPM，配备特制钨钢硬化刀片，轻松应对各种较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割，速度快、切边光滑整齐
拖刀工具

拖刀工具

可应对厚度不超过5mm的材料。相对于振动刀，切割速度更快。

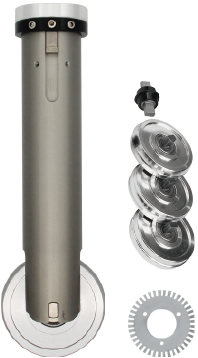

压痕组件

压痕组件

四组不同宽度压痕轮可选，可在各种瓦楞纸板，卡纸上压出完美压痕；可选PVC压轮可进行PVC压痕

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

型号	CB03E-1113	CB03E-1816	CB03E-2516
多功能机头	双工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁切、压痕、绘图、镂铣等功能于一体
工具配置	电动振动切割工具、拖刀工具、绘图工具
安全装置	采用红外线感应、反应灵敏、安全可靠
最大裁切速度	1500mm/s（不同材料，速度有所不同）
最大裁切厚度	50mm（厚度上限根据具体材料而定）
重复精度	±0.05mm
裁切材料	纸卡类，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS 板、PVC 板、EPE、EVA 泡沫、灯箱片、背胶、相框纸雪弗板、KT 板、不干胶、等等。
材料固定方式	可选智能多分区真空吸附
传输端口	以太网口
传动系统	高级伺服系统、进口直线导轨、同步带、丝杠、齿轮
指令系统	HPGL 兼容格式
整机功率	7.5kW	7.5kW	9.5kW
额定电压	380V±10%
有效工作尺寸	1100mm×1300mm	1800mm×1600mm	2500mm×1600mm
整机尺寸	2090mm×2204mm×1344mm	2870mm×2504mm×1325mm	3571mm×2504mm×1325mm

Download

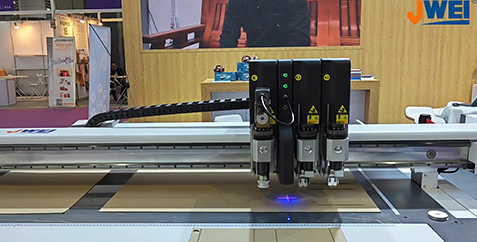

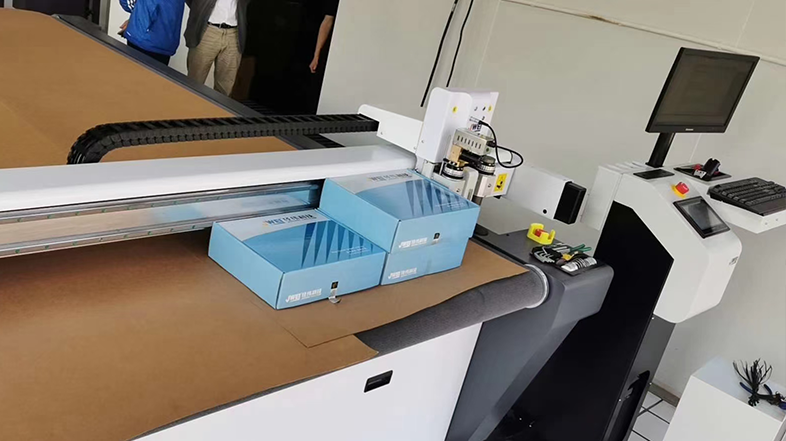

场地实拍
